Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Kaideli
Orzecznictwo:
CE,ISO9001-2008
Numer modelu:
EH354/CL-ET

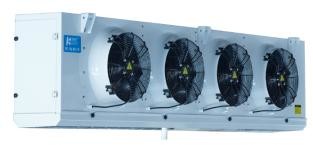

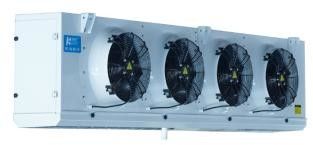

Nazwa produktu:2023 nowy produkt Chłodnica sufitowa EA do przechowywania w chłodniach
KĄTOWA CHŁODNICA SERII EA
1. Opis produktu:
Komercyjna chłodnica powietrza typu EA z serii EA, wykorzystująca zwartą konstrukcję, wentylatory nadmuchowe, wentylator zainstalowany na powierzchni ukośnej, rozmiar produktu jest mały, zajmuje małą przestrzeń chłodniczą, używaną głównie do tych małych chłodni.
Ta seria produktów ma następujące cechy:
● Obudowa: blacha ze stopu Al-Mg pokryta srebrną powłoką proszkową (RAL7001), ma silne właściwości antykorozyjne i jest lekka.
● Płyta końcowa parownika przyjmuje płytę aluminiową, skutecznie chroni rurę miedzianą, zmniejsza wagę.
● Konstrukcja z podwójną płytą wodną: zewnętrzna płyta wodna z konstrukcją zawiasu, wygodna obsługa;Wewnętrzna taca na wodę przyjmuje strukturę koryta z aluminiowej płyty.Skroplona lub rozmrożona woda jest odprowadzana bezpośrednio do wylotu zewnętrznej tacy na wodę przez wewnętrzną tacę na wodę.
● Wężownica: rura miedziana φ12, rozstaw 38,1×33, wysoka wydajność.
● Faliste lamele aluminiowe z warstwą hydrofilową, rozstaw lameli 4,0 i 6,0 mm, aby sprostać różnym wymaganiom temperaturowym przechowywania w chłodni.
● Wentylatory: wentylator z zewnętrznym wirnikiem dmuchawy, temperatura pracy -30~60℃, specyfikacja wentylatora φ300, liczba wentylatorów od 1 do 4.
● Odszranianie: standardowe rozmrażanie za pomocą ogrzewania elektrycznego, rura grzewcza ze stali nierdzewnej są rozmieszczone na żeberce wężownicy i wewnętrznej płycie wodnej, ma dobry efekt rozmrażania.
● Wodoodporna skrzynka przyłączeniowa i wodoodporne złącze klasy IP65, z lepszym efektem wodoodporności, wysoką niezawodnością.
● Wylot chłodnicy powietrza jest wyposażony w zawór Schradera, który jest wygodny dla użytkowników do wykrywania ciśnienia.
● Rygorystyczny fabryczny test ciśnieniowy, ciśnienie próbne 23bar.
● Zawór rozprężny może być wstępnie zainstalowany zgodnie z wymaganiami klienta.
● Może spełniać czynniki chłodnicze dla R404A, R507A, R448A, R449A, R134a, R22 itp.
2. Standardowa konfiguracja i opcje:
| Psztuki | Ckonfiguracja | Psztuki | Ckonfiguracja | ||
| Obudowa | Blacha ze stopu Al-Mg z powłoką proszkową | ● | Rozmrażanie | Odszranianie powietrzem | ○ |
| blacha malowana proszkowo | ○ | Elektryczna rura grzewcza | ● | ||
| Blacha ocynkowana z malowaniem proszkowym | ○ | Gorący gaz | ○ | ||
| Płyta ze stali nierdzewnej | ○ | Zawór rozprężny | ○ | ||
| Wentylator | Silnik WEIGUANG | ● | Gorący drut rury odpływowej | ○ | |
| Silnik EBM | ○ | Pas grzewczy kanału wiatrowego | × | ||
| Silnik kubełka wiatrowego | × | ||||
| Płetwa | Płetwy aluminiowe | ○ | |||
| Hydrofilowe aluminiowe płetwy | ● | ||||
●:Standardowy；○:Opcje；×:Nie wybieraj
3. Karta danych technicznych:
3.1 Rozstaw żeber 4,0 mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| EA301/CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1” | 18,5 |
| EA301/DL-ES | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1” | 19.4 |
| EA302/CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1” | 31.2 |
| EA302/DL-ES | 4.0 | 5.9 | 17,5 | 3.2 | 2400 | 7 | φ12 | φ19 | G1” | 33,0 |
| EA303/CL-ES | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | G1” | 43,3 |
| EA303/DL-ES | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | G1” | 46,0 |
| EA304/CL-ES | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1” | 55,0 |
| EA304/DL-ES | 8.1 | 11.9 | 35,0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1” | 58,5 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Nadmuch powietrza wynosi 0,5 m/s w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
3.2 Rozstaw żeber 6,0mm
| Model |
Pojemność /R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| EA301/CD-ES | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1” | 18.0 |
| EA301/DD-ES | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1” | 19.0 |
| EA302/CD-ES | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1” | 30.6 |
| EA302/DD-ES | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1” | 32,0 |
| EA303/CD-ES | 4.3 | 3.4 | 13,5 | 3.5 | 4500 | 8 | φ12 | φ22 | G1” | 42,4 |
| EA303/DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | G1” | 45,0 |
| EA304/CD-ES | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1” | 53,7 |
| EA304/DD-ES | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1” | 57,0 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Nadmuch powietrza wynosi 0,5 m/s w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
4. Tabela parametrów elektrycznych:
| Model | Fsilnik | Rozmrażanie elektryczne | |||||
|
Napięcie (V) |
Moc (W) |
Aktualny (A) |
Prędkość (obr/min) |
Cewka (kW) |
Taca (kW) |
Całkowity (kW) |
|
| EA301* | 220-1 | 85 | 0,42 | 1380 | 1×0,6 | 1×0,6 | 1.2 |
| EA302* | 220-1 | 170 | 0,84 | 1380 | 1×1,1 | 1×1,1 | 2.2 |
| EA303* | 220-1 | 255 | 1.26 | 1380 | 1×1,6 | 1×1,6 | 3.2 |
| EA304* | 220-1 | 340 | 1,68 | 1380 | 1×2,0 | 1×2,0 | 4.0 |
