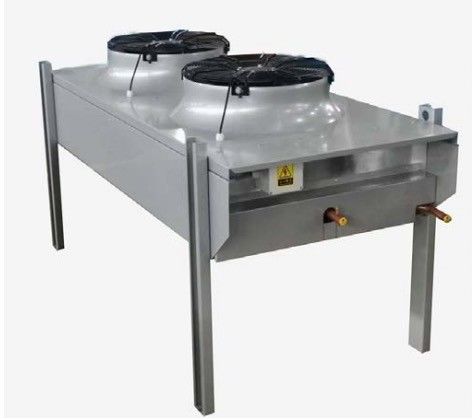

Nazwa produktu: Poziomy skraplacz chłodniczy 3P do chłodni
SKRAPLACZ CHŁODZONY POWIETRZEM SERII CP
1. Opis produktu:
Skraplacz serii CP przyjmuje płaską konstrukcję z poziomym montażem, z wlotem powietrza poniżej i wylotem powietrza powyżej;Stosowany jest głównie do jednostki równoległej tłoka lub jednostki śrubowej ze zdalną instalacją, która ma duże zapotrzebowanie na wymianę ciepła.
Seria produktów ma następujące cechy:
● Poziomy montaż konstrukcji płaskiej, wentylator jednorzędowy i wentylator dwurzędowy.
● Obudowa: wysokiej jakości galwanizowana blacha stalowa ze srebrną powłoką proszkową (RAL7001), o wysokiej odporności na korozję.
● Konstrukcja długiego kanału powietrznego ze zintegrowanym łukiem rozciągliwym zapewnia dobry przepływ powietrza i doskonały wygląd produktu.
● Płyta końcowa wymiennika ciepła przyjmuje płytę aluminiową, skutecznie chroniąc rurę miedzianą.
● Wężownica: rura miedziana z gwintem wewnętrznym o średnicy φ9,5, rozstaw rur 25×21,65 w układzie trójkąta, wysoka sprawność wymiany ciepła.
● Płetwy faliste z aluminium powlekanego folią, odstęp między lamelami 2,1 mm.
● Wentylatory: Standardowe zasilanie 3P/380V/50Hz, zastosowanie wentylatora z zewnętrznym wirnikiem φ500 i φ630, wentylator jednorzędowy numer 1-5, wentylator dwurzędowy numer 4-10, wykorzystuje 4-biegunową lub 6-biegunową konstrukcję prędkości, może spełniać różne wymagania dotyczące hałasu.
● Ciśnienie próbne produktu 32bar.
● Nadaje się do R404A, R507A, R448A, R449A, R134a, R22 i innych czynników chłodniczych.
2. Karta danych technicznych:
Seria wentylatorów 2.1 φ500
| Model |
Pojemność (kW) ΔT=15K |
Powierzchnia M2 |
Rura Tom dm3 |
Silnik wentylatora |
Hałas dB(A) |
Podłącz rurę |
Waga kg |
|||
|
Przepływ powietrza M3/H |
Wejście (W) |
Prąd (A) | Wlot | Wylot | ||||||
| Silnik 4-biegunowy: prędkość 1320 obr./min | ||||||||||
| CP5011B4 | 20.6 | 24.6 | 3.1 | 6600 | 414 | 0,85 | 52 | φ22 | φ16 | 56 |
| CP5011C4 | 23.6 | 36,9 | 4.7 | 6400 | 414 | 0,85 | 52 | φ22 | φ16 | 60 |
| CP5011D4 | 25.4 | 49,3 | 6.2 | 6000 | 414 | 0,85 | 52 | φ22 | φ16 | 64 |
| CP5012B4 | 41,4 | 49,3 | 6.0 | 13200 | 828 | 1,70 | 55 | φ28 | φ22 | 85 |
| CP5012C4 | 47,3 | 73,9 | 9.0 | 12800 | 828 | 1,70 | 55 | φ28 | φ22 | 93 |
| CP5012D4 | 50,7 | 98,5 | 12.1 | 12000 | 828 | 1,70 | 55 | φ28 | φ22 | 101 |
| CP5013B4 | 62.1 | 73,9 | 8.9 | 19800 | 1242 | 2,55 | 56 | φ35 | φ22 | 115 |
| CP5013C4 | 70,9 | 110,8 | 13.4 | 19200 | 1242 | 2,55 | 56 | φ35 | φ22 | 126 |
| CP5013D4 | 76.1 | 147,8 | 17,9 | 18000 | 1242 | 2,55 | 56 | φ35 | φ22 | 137 |
| CP5014B4 | 82,7 | 98,5 | 11.8 | 26400 | 1656 | 3.40 | 57 | φ35 | φ28 | 152 |
| CP5014C4 | 94,6 | 147,8 | 17.8 | 25600 | 1656 | 3.40 | 57 | φ35 | φ28 | 167 |
| CP5014D4 | 101,5 | 197,0 | 23,7 | 24000 | 1656 | 3.40 | 57 | φ35 | φ28 | 182 |
| CP5015B4 | 103,4 | 123,1 | 14.7 | 33000 | 2070 | 4.25 | 58 | φ35 | φ28 | 181 |
| CP5015C4 | 118,2 | 184,7 | 22.1 | 32000 | 2070 | 4.25 | 58 | φ42 | φ28 | 200 |
| CP5015D4 | 126,8 | 246,3 | 29,5 | 30000 | 2070 | 4.25 | 58 | φ42 | φ28 | 219 |
| CP5022B4 | 82,7 | 98,5 | 12.1 | 26400 | 1656 | 3.40 | 57 | φ35 | φ28 | 170 |
| CP5022C4 | 94,6 | 147,8 | 18.1 | 25600 | 1656 | 3.40 | 57 | φ35 | φ28 | 186 |
| CP5022D4 | 101,5 | 197,0 | 24.1 | 24000 | 1656 | 3.40 | 57 | φ35 | φ28 | 202 |
| CP5023B4 | 124,2 | 147,8 | 17,9 | 39600 | 2484 | 5.10 | 59 | φ42 | φ35 | 230 |
| CP5023C4 | 141,8 | 221,6 | 26,8 | 38400 | 2484 | 5.10 | 59 | φ42 | φ35 | 252 |
| CP5023D4 | 152,2 | 295,5 | 35,7 | 36000 | 2484 | 5.10 | 59 | φ42 | φ35 | 274 |
| CP5024B4 | 165,5 | 197,0 | 23,7 | 52800 | 3312 | 6,80 | 61 | φ42 | φ35 | 304 |
| CP5024C4 | 189.1 | 295,5 | 35,5 | 51200 | 3312 | 6,80 | 61 | φ42 | φ35 | 334 |
| CP5024D4 | 202,9 | 394.0 | 47,3 | 48000 | 3312 | 6,80 | 61 | φ54 | φ35 | 364 |
| CP5025B4 | 206,9 | 246,3 | 29,5 | 66000 | 4140 | 8.50 | 63 | φ54 | φ42 | 362 |
| CP5025C4 | 236,4 | 369,4 | 44.2 | 64000 | 4140 | 8.50 | 63 | φ54 | φ42 | 400 |
| CP5025D4 | 253,6 | 492,5 | 58,9 | 60000 | 4140 | 8.50 | 63 | φ54 | φ42 | 438 |
| Silnik 6-biegunowy: prędkość 900 obr./min | ||||||||||
| CP5011B6 | 16.0 | 24.6 | 3.1 | 4700 | 210 | 0,54 | 46 | φ22 | φ16 | 56 |
| CP5011C6 | 18,5 | 36,9 | 4.7 | 4400 | 210 | 0,54 | 46 | φ22 | φ16 | 60 |
| CP5012B6 | 32,0 | 49,3 | 6.0 | 9400 | 420 | 1.08 | 49 | φ28 | φ22 | 85 |
| CP5012C6 | 36,9 | 73,9 | 9.0 | 8800 | 420 | 1.08 | 49 | φ28 | φ22 | 93 |
| CP5013B6 | 48,0 | 73,9 | 8.9 | 14100 | 630 | 1,62 | 50 | φ35 | φ28 | 115 |
| CP5013C6 | 55,4 | 110,8 | 13.4 | 13200 | 630 | 1,62 | 50 | φ35 | φ28 | 126 |
| CP5014B6 | 64,0 | 98,5 | 11.8 | 18800 | 840 | 2.16 | 51 | φ35 | φ28 | 152 |
| CP5014C6 | 73,9 | 147,8 | 17.8 | 17600 | 840 | 2.16 | 51 | φ35 | φ28 | 167 |
| CP5015B6 | 79,9 | 123,1 | 14.7 | 23500 | 1050 | 2,70 | 52 | φ35 | φ28 | 181 |
| CP5015C6 | 92,3 | 184,7 | 22.1 | 22000 | 1050 | 2,70 | 52 | φ42 | φ28 | 200 |
| CP5022B6 | 64,0 | 98,5 | 12.1 | 18800 | 840 | 2.16 | 51 | φ35 | φ28 | 170 |
| CP5022C6 | 73,9 | 147,8 | 18.1 | 17600 | 840 | 2.16 | 51 | φ35 | φ28 | 186 |
| CP5023B6 | 96,1 | 147,8 | 17,9 | 28200 | 1260 | 3.24 | 53 | φ42 | φ35 | 230 |
| CP5023C6 | 110,8 | 221,6 | 26,8 | 26400 | 1260 | 3.24 | 53 | φ42 | φ35 | 252 |
| CP5024B6 | 128,1 | 197,0 | 23,7 | 37600 | 1680 | 4.32 | 55 | φ42 | φ35 | 304 |
| CP5024C6 | 147,7 | 295,5 | 35,5 | 35200 | 1680 | 4.32 | 55 | φ42 | φ35 | 334 |
| CP5025B6 | 160.1 | 246,3 | 29,5 | 47000 | 2100 | 5.40 | 57 | φ54 | φ42 | 362 |
| CP5025C6 | 184,7 | 369,4 | 44.2 | 44000 | 2100 | 5.40 | 57 | φ54 | φ42 | 400 |
1. Kalibracja wymiany ciepła: temp. powietrza na wlocie.25 ℃, temp. skraplania40℃, temp.różnica 15K, czynnik chłodniczy R404A.Proszę sprawdzić współczynnik korygujący wymiany ciepła w innych warunkach pracy.
2. Hałas jest kalibrowany jako wartość ciśnienia akustycznego w odległości 10 metrów.
Seria wentylatorów 2.2 φ630
| Model |
Pojemność(KW) ΔT=15K |
Powierzchnia M2 |
Rura Tom dm3 |
Silnik wentylatora |
Hałas dB(A) |
Podłącz rurę |
Waga kg |
||||
|
Przepływ powietrza M3/H |
Wejście (W) |
Prąd (A) | Wlot | Wylot | |||||||
| Silnik 4-biegunowy: prędkość 1320 obr./min | |||||||||||
| CP6311B4 | 28,8 | 38,5 | 4.8 | 11750 | 800 | 1.6 | 57 | φ28 | φ22 | 72 | |
| CP6311C4 | 36,3 | 57,7 | 7.2 | 11500 | 800 | 1.6 | 57 | φ28 | φ22 | 78 | |
| CP6311D4 | 41,5 | 77,0 | 9.6 | 10750 | 800 | 1.6 | 57 | φ28 | φ22 | 84 | |
| CP6312B4 | 57,5 | 77,0 | 9.3 | 23500 | 1600 | 3.2 | 60 | φ28 | φ22 | 115 | |
| CP6312C4 | 72,7 | 115,4 | 14.0 | 23000 | 1600 | 3.2 | 60 | φ35 | φ28 | 127 | |
| CP6312D4 | 83.1 | 153,9 | 18.7 | 21500 | 1600 | 3.2 | 60 | φ35 | φ28 | 139 | |
| CP6313B4 | 86,3 | 115,4 | 13,9 | 35250 | 2400 | 4.8 | 61 | φ35 | φ28 | 156 | |
| CP6313C4 | 109,1 | 173,2 | 20.8 | 34500 | 2400 | 4.8 | 61 | φ35 | φ28 | 174 | |
| CP6313D4 | 124,5 | 230,9 | 27,8 | 32250 | 2400 | 4.8 | 61 | φ42 | φ28 | 194 | |
| CP6314B4 | 115,1 | 153,9 | 18.4 | 47000 | 3200 | 6.4 | 62 | φ42 | φ28 | 206 | |
| CP6314C4 | 145,4 | 230,9 | 27,6 | 46000 | 3200 | 6.4 | 62 | φ42 | φ35 | 230 | |
| CP6314D4 | 166,2 | 307,9 | 36,8 | 43000 | 3200 | 6.4 | 62 | φ42 | φ35 | 254 | |
| CP6315B4 | 143,9 | 192,4 | 23.0 | 58750 | 4000 | 8.0 | 63 | φ42 | φ35 | 247 | |
| CP6315C4 | 181,8 | 288,6 | 34,4 | 57500 | 4000 | 8.0 | 63 | φ42 | φ35 | 278 | |
| CP6315D4 | 207,7 | 384,8 | 45,9 | 53750 | 4000 | 8.0 | 63 | φ54 | φ42 | 308 | |
| CP6322B4 | 115,1 | 153,9 | 18.7 | 47000 | 3200 | 6.4 | 62 | φ42 | φ35 | 230 | |
| CP6322C4 | 145,4 | 230,9 | 28.0 | 46000 | 3200 | 6.4 | 62 | φ42 | φ35 | 254 | |
| CP6322D4 | 166,2 | 307,8 | 37,4 | 43000 | 3200 | 6.4 | 62 | φ42 | φ35 | 278 | |
| CP6323B4 | 172,7 | 230,9 | 27,8 | 70500 | 4800 | 9.6 | 64 | φ42 | φ35 | 312 | |
| CP6323C4 | 218.1 | 346,2 | 41,6 | 69000 | 4800 | 9.6 | 64 | φ54 | φ42 | 348 | |
| CP6323D4 | 249,3 | 461,8 | 55,5 | 64500 | 4800 | 9.6 | 64 | φ54 | φ42 | 388 | |
| CP6324B4 | 230.2 | 307,8 | 36,8 | 94000 | 6400 | 12.8 | 66 | 2-φ42 | 2-φ35 | 412 | |
| CP6324C4 | 290,0 | 461,8 | 55,3 | 92000 | 6400 | 12.8 | 66 | 2-φ42 | 2-φ35 | 460 | |
| CP6324D4 | 332,4 | 615,7 | 73,7 | 86000 | 6400 | 12.8 | 66 | 2-φ42 | 2-φ35 | 508 | |
| CP6325B4 | 287,8 | 384,8 | 45,9 | 117500 | 8000 | 16.0 | 68 | 2-φ42 | 2-φ35 | 494 | |
| CP6325C4 | 363,6 | 577,2 | 68,9 | 115000 | 8000 | 16.0 | 68 | 2-φ54 | 2-φ42 | 556 | |
| CP6325D4 | 415,5 | 769,6 | 91,8 | 107500 | 8000 | 16.0 | 68 | 2-φ54 | 2-φ42 | 616 | |
| Silnik 6-biegunowy: prędkość 900 obr./min | |||||||||||
| CP6311B6 | 25.4 | 38,5 | 4.8 | 9375 | 550 | 1,45 | 52 | φ28 | φ22 | 72 | |
| CP6311C6 | 31,7 | 57,7 | 7.2 | 8850 | 550 | 1,45 | 52 | φ28 | φ22 | 78 | |
| CP6311D6 | 34,6 | 77,0 | 9.6 | 8150 | 550 | 1,45 | 52 | φ28 | φ22 | 84 | |
| CP6312B6 | 50,8 | 77,0 | 9.3 | 18750 | 1100 | 2,90 | 55 | φ28 | φ22 | 115 | |
| CP6312C6 | 63,4 | 115,4 | 14.0 | 17700 | 1100 | 2,90 | 55 | φ35 | φ28 | 127 | |
| CP6312D6 | 69,2 | 153,9 | 18.7 | 16300 | 1100 | 2,90 | 55 | φ35 | φ28 | 139 | |
| CP6313B6 | 76,2 | 115,4 | 13,9 | 28125 | 1650 | 4.35 | 56 | φ35 | φ28 | 156 | |
| CP6313C6 | 95,2 | 173,2 | 20.8 | 26550 | 1650 | 4.35 | 56 | φ35 | φ28 | 174 | |
| CP6313D6 | 103,9 | 230,9 | 27,8 | 24450 | 1650 | 4.35 | 56 | φ42 | φ28 | 194 | |
| CP6314B6 | 101,5 | 153,9 | 18.4 | 37500 | 2200 | 5,80 | 57 | φ42 | φ28 | 206 | |
| CP6314C6 | 127,0 | 230,9 | 27,6 | 35400 | 2200 | 5,80 | 57 | φ42 | φ35 | 230 | |
| CP6314D6 | 138,5 | 307,9 | 36,8 | 32600 | 2200 | 5,80 | 57 | φ42 | φ35 | 254 | |
| CP6315B6 | 127,0 | 192,4 | 23.0 | 46875 | 2750 | 7.25 | 58 | φ42 | φ35 | 247 | |
| CP6315C6 | 158,7 | 288,6 | 34,4 | 44250 | 2750 | 7.25 | 58 | φ42 | φ35 | 278 | |
| CP6315D6 | 173,2 | 384,8 | 45,9 | 40750 | 2750 | 7.25 | 58 | φ54 | φ42 | 308 | |
| CP6322B6 | 101,5 | 153,9 | 18.7 | 37500 | 2200 | 5,80 | 57 | φ42 | φ35 | 230 | |
| CP6322C6 | 127,0 | 230,9 | 28.0 | 35400 | 2200 | 5,80 | 57 | φ42 | φ35 | 254 | |
| CP6322D6 | 138,5 | 307,8 | 37,4 | 32600 | 2200 | 5,80 | 57 | φ42 | φ35 | 278 | |
| CP6323B6 | 152,3 | 230,9 | 27,8 | 56250 | 3300 | 8.70 | 59 | φ42 | φ35 | 312 | |
| CP6323C6 | 190,4 | 346,2 | 41,6 | 53100 | 3300 | 8.70 | 59 | φ54 | φ42 | 348 | |
| CP6323D6 | 207,8 | 461,8 | 55,5 | 48900 | 3300 | 8.70 | 59 | φ54 | φ42 | 388 | |
| CP6324B6 | 203.1 | 307,8 | 36,8 | 75000 | 4400 | 11.6 | 61 | 2-φ42 | 2-φ35 | 412 | |
| CP6324C6 | 254,0 | 461,8 | 55,3 | 70800 | 4400 | 11.6 | 61 | 2-φ42 | 2-φ35 | 460 | |
| CP6324D6 | 277,0 | 615,7 | 73,7 | 65200 | 4400 | 11.6 | 61 | 2-φ42 | 2-φ35 | 508 | |
| CP6325B6 | 254,0 | 384,8 | 45,9 | 93750 | 5500 | 14,5 | 63 | 2-φ42 | 2-φ35 | 494 | |
| CP6325C6 | 317,4 | 577,2 | 68,9 | 88500 | 5500 | 14,5 | 63 | 2-φ54 | 2-φ42 | 556 | |
| CP6325D6 | 346,3 | 769,6 | 91,8 | 81500 | 5500 | 14,5 | 63 | 2-φ54 | 2-φ42 | 616 | |
1. Kalibracja wymiany ciepła: temp. powietrza na wlocie.25℃, temp. skraplania40℃, temp.różnica 15K, czynnik chłodniczy R404A.Proszę sprawdzić współczynnik korygujący wymiany ciepła w innych warunkach pracy.
2. Hałas jest kalibrowany jako wartość ciśnienia akustycznego w odległości 10 metrów.
3. Jak wybrać właściwy parownik:
Zasadniczo wybierz wydajność parownika = wydajność chłodzenia chłodni * 1.15
1. Gdy temperatura w chłodni wynosi około 0 ℃, wybierz 4,5 mm jako przestrzeń żeber.
Wybór parownika=1.0*Q0
2. Gdy temperatura w chłodni wynosi około -18 ℃, wybierz 6 mm jako przestrzeń żeber.
Wybór parownika=1,1*Q0
3. Gdy temperatura w chłodni wynosi około -25 ℃, wybierz 9 mm jako przestrzeń żeber.
Wybór parownika=1,27*Q0
Uwagi: Odszranianie wodą i gorącym gazem jest również opcjonalne.
Dostosowana specyfikacja zostaw wiadomość, aby uzyskać szczegółowe informacje.
4. Chcesz poznać inne powiązane produkty?-kliknij zdjęcie, aby uzyskać szczegółową specyfikację
5. Jak zapewnić jakość?Jakaś procedura?
Nasz dział kontroli jakości zadba o każdy krok
6. Czy fabryka?
Jesteśmy fabryką założoną w 1995 roku i przez 28 lat rozwijaną, mile widzianą przez wszystkich naszych klientów. Dzięki Twojemu wsparciu jesteśmy teraz dużą rodziną liczącą ponad 300 osób, obejmującą 50 000 metrów kwadratowych, a Twoje wsparcie jest bardzo ważne dla kontynuowania naszego marzenia o jedzenie świeżej i zdrowej żywności.
7. Czy uczestniczysz w wystawie?
Każdego roku będziemy uczestniczyć w krajowych i zagranicznych wystawach, a także będziemy wspierać naszego agenta w uczestnictwie w wystawie, zapraszamy do przyłączenia się do nas.
8. Dlaczego warto wybrać nas
Profesjonalista: 28 lat koncentruje się na jednej rzeczy - urządzeniach chłodniczych
Materiał, którego używamy, jest wystarczający
Certyfikat: CE, ISO oraz certyfikat produkcji specjalnych urządzeń ciśnieniowych
9. Odniesienie do projektów?
