Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Kaideli
Orzecznictwo:
CE,ISO9001-2008
Numer modelu:
DL/DD/DJ

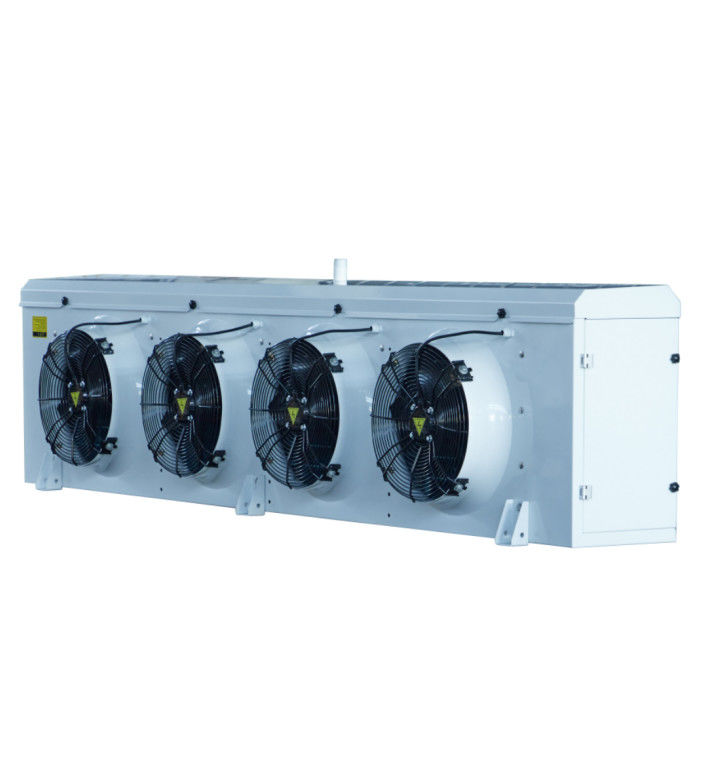

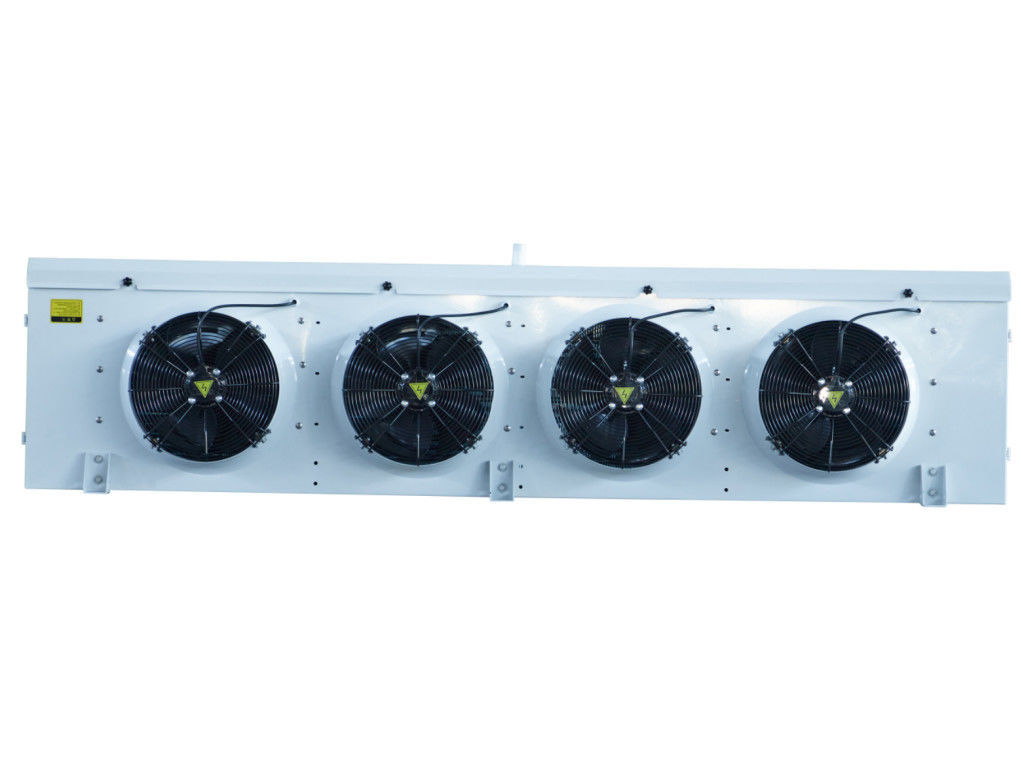

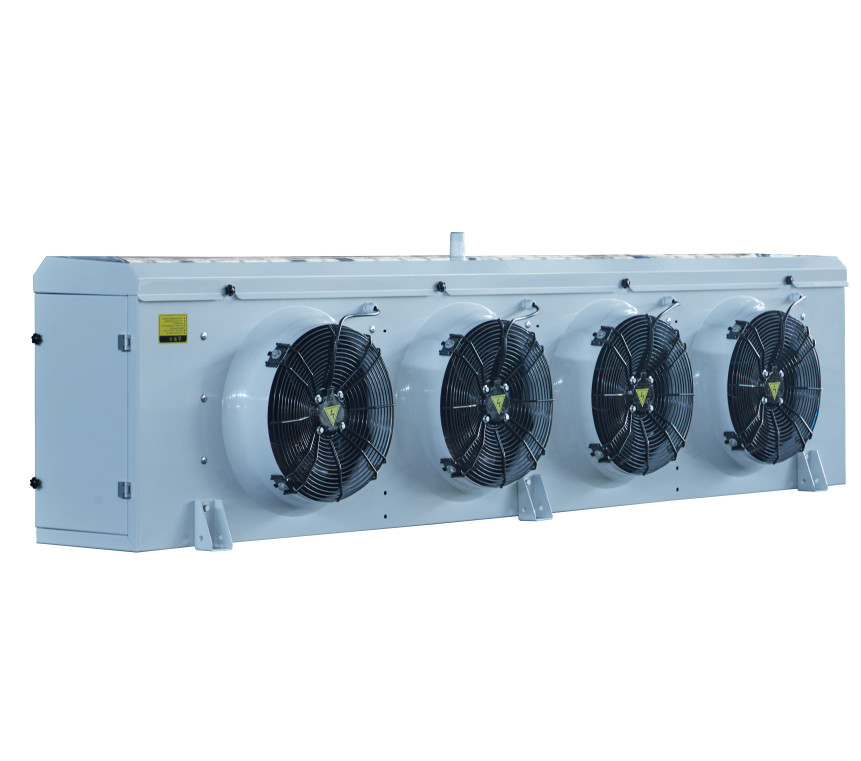

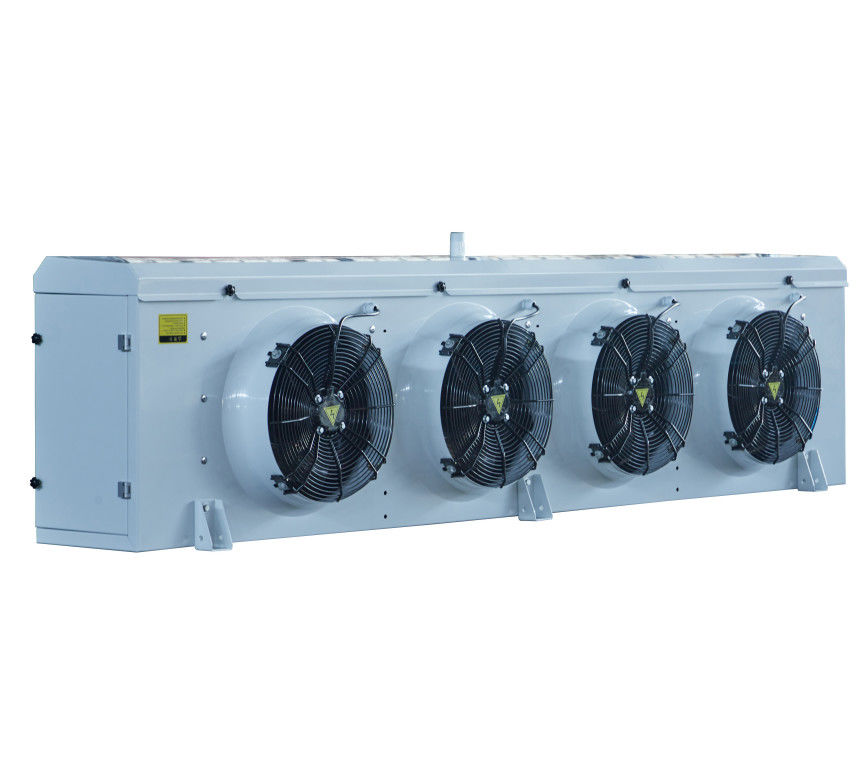

Nazwa produktu:Dostosowany parownik na zimno do mięsa chłodnica 440 V/3ph/60 Hz
Seria ELG Industrial Celling Glycol Coolers
1. Opis produktu:
Seria ELG przemysłowa chłodnica glikolu etylenowego opracowana przez naszą firmę przyjmuje rurki miedziane φ15, sprzęt chłodzący chłodnie z roztworem wodnym glikolowym jako czynnik chłodniczy.
Seria chłodnicy powietrza ELG może być używana w chłodni, odpowiednio przy 10 ℃, 0 ℃ i -18 ℃.
Ta seria produktów ma następujące cechy:
● Obudowa: wysokiej jakości stalowa płyta ocynkowana z srebrną powłoką w proszku (RAL7001), z silną odpornością na korozję; Dwie boczne płytki i zewnętrzna płyta wodna przyjmują konstrukcję zawiasową, która jest wygodna i szybka w obsłudze.
● Płyta końcowa parownika przyjmuje aluminiową płytkę, wagę można zmniejszyć, a miedź może być chroniona.
● Projekt podwójnej płyty wodnej: zewnętrzna płyta wody przyjmuje konstrukcję kątową, gładki drenaż, brak martwego kąta; Wewnętrzna taca wodna przyjmuje strukturę rozpowszechnioną płytki aluminiowej. Skondensowana woda lub zderzona woda jest bezpośrednio odprowadzana do wylotu zewnętrznej tacki wodnej przez wewnętrzną tacę wodną.
● Projektowanie długiego kanału powietrznego ze zintegrowanym rozciągliwym łukiem ma dobry efekt przepływu powietrza.
● W przypadku wentylatora o średnicy 500 i 630 istnieją stopy podłogowe dla łatwej instalacji.
● Cewka: rura miedziana φ15, odstępy rurowe 50 × 50 Układ kwadratowy, powierzchnia przenoszenia ciepła jest duża, różnica temperatury przenoszenia ciepła jest mała, prędkość lukieru płetwy jest powolna.
● Pięte terenowe z folią hydrofilową, odstępy płetw 4,0, 6,0 i 9,0 mm, aby spełnić różne wymagania temperaturowe w chłodni.
● Wentylator: zewnętrzny wentylator wirnika o dużej mocy, temperatura robocza -30 ℃ ~ 60 ℃; Specyfikacje wentylatorów, φ500, φ630, Powstawanie różnych specyfikacji serii produktów, użytkownicy mają większy wybór.
● Odszradzanie: standardowe deskling elektryczny, rura ogrzewania ze stali nierdzewnej jest rozmieszczona na płetwie rurki cewki i wewnętrznej płycie wody, ma dobry efekt rozmrażania. Rozrastając wodę można również wybrać zgodnie z wymaganiami klientów.
● Wodoodporna skrzynka połączenia i wodoodporna i wodoodporna, wentylatora i rura grzewcza przyjęcie niezależnej skrzynki drucianej, z lepszym wodoodpornym efektem, wysoką niezawodnością.
● Ścisły test ciśnienia fabrycznego, ciśnienie testowe 23bar.
2. Standardowa konfiguracja i opcje:
| Strony | Konfiguracja | Strony | Konfiguracja | ||
| Obudowa | AL-MG Arkusz z powłoką proszku | × | Płetwa | Aluminiowe płetwy | ○ |
| Arkusz z powłoką proszku | ○ | Hydrofilowe płetwy aluminiowe | ● | ||
| Ocynkowana arkusz z powłoką proszku | ● | Rozmrażać | Odszrodzenie powietrza | ○ | |
| Płyta ze stali nierdzewnej* | ○ | Elektryczna rura grzewcza | ● | ||
| Wentylator | Silnik Weiguang | ● | Woda | ○ | |
| Silnik EBM* | ○ | Drut gorący drut | ○ | ||
| Silnik wiadra wiatru | ○ | Pasek grzewczy | ○ | ||
●: Standard ； ○: Opcjonalnie ； ×: Nie wybieraj.
*: Użyj krótkiego przewodu powietrznego deflektora.
3. Techniczny arkusz danych:
3,1 Odstępy płetw 4,0 mm
| Model |
Glikol 25% T1= -3℃, T2= 2℃ Tr = 10℃, Rh85% |
Glikol 34% T1= -10℃, T2= -7℃ Tr = 0℃, Rh85% |
Powierzchnia |
Rura Tom |
Przepływ powietrza | Rzut powietrzny | Połącz rurę | Wosiem | ||||
| Capa. KW |
Przepływ M3/h |
Capa. kW |
Przepływ M3/h |
M2 | DM3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| φ400Wentylator | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52,5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5 " | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70,0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5 " | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78,7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5 " | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5 " | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5 " | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140,0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5 " | 130 |
| φ500Wentylator | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5 " | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76,5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5 " | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91,9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5 " | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122,5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5 " | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5 " | 143 |
| ELG502/FL-ET | 34,9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5 " | 153 |
| ELG503/DL-ET | 38,6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216,5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275,6 | 37,8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244,9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288,7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69,8 | 12.8 | 36.7 | 11.8 | 367.4 | 49,9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64,3 | 11.8 | 36.7 | 11.8 | 306.2 | 41,4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39,7 | 12.7 | 360,9 | 48,7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45,9 | 14.7 | 459.3 | 62,0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630Wentylator | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5 " | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5 " | 134 |
| ELG631/FL-ET | 29,9 | 5.5 | 15.7 | 5.0 | 157,5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5 " | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210,0 | 28,9 | 20000 | 31 | 50 | 50 | 1.5 " | 206 |
| ELG632/EL-ET | 52,5 | 9.7 | 28,9 | 9.3 | 262,4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5 " | 224 |
| ELG632/FL-ET | 59,8 | 11.0 | 31.5 | 10.1 | 314,9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5 " | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37,8 | 12.1 | 314,9 | 42,8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| ELG633/EL-ET | 78,7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633/FL-ET | 89,8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70,8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634/FL-ET | 119,7 | 22.0 | 63.0 | 20.2 | 629.9 | 84,9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
W tabeli T1 to temperatura wlotowa. roztworu glikolu etylenowego, T2 jest temperaturą wylotową, a TR to temperatura. zimnego pokoju.
3,2 Odstępy płetw 6,0 mm
| 型号 |
Glycol 34% T1=-10℃WT2=-7℃ Tr =0℃WRh85% |
Glikol 50% T1=-28℃WT2=-25℃ Tr =-18℃WRh95% |
Powierzchnia |
Rura Tom |
Przepływ powietrza | Rzut powietrzny | Połącz rurę | Wosiem | ||||
| Capa. KW |
Przepływ M3/h |
Capa. KW |
Przepływ M3/h |
M2 | DM3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| φ400Wentylator | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0,9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5 " | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47,5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5 " | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5 " | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5 " | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5 " | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94,9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5 " | 122 |
| φ500Wentylator | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41,5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5 " | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51,9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5 " | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5 " | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5 " | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103,8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5 " | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124,6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5 " | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124,6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503/ED-ET | 23,5 | 7.5 | 17.6 | 6.2 | 146,8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186,9 | 37,8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23,5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249,2 | 49,9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41,4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244,7 | 48,7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46,7 | 15.0 | 34,3 | 12.0 | 311,5 | 62,0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630Wentylator | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5 " | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89,0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5 " | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106,8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5 " | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142,4 | 28,9 | 20600 | 32 | 50 | 50 | 1.5 " | 194 |
| ELG632/ED-ET | 28,5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5 " | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23,5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5 " | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27,8 | 9.8 | 213.6 | 42,8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633/ED-ET | 42,7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48,4 | 15.5 | 37,0 | 13.0 | 284,8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42,7 | 15.0 | 356.0 | 70,8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47,0 | 16.5 | 427.2 | 84,9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
W tabeli T1 to temperatura wlotowa. roztworu glikolu etylenowego, T2 jest temperaturą wylotową, a TR to temperatura. zimnego pokoju.
3,3 Odstępy płetw 9,0 mm
| Model |
Glycol 34% T1=-10℃WT2=-7℃ Tr =0℃WRh85% |
Glikol 50% T1=-28℃WT2=-25℃ Tr =-18℃WRh95% |
Powierzchnia |
Rura Tom |
Przepływ powietrza | Rzut powietrzny | Połącz rurę | Wosiem | ||||
| Capa. KW |
Przepływ M3/h |
Capa. KW |
Przepływ M3/h |
M2 | DM3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| φ400Wentylator | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0,8 | 2.0 | 0,7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0,9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5 " | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5 " | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36,5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5 " | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48,7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5 " | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48,7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5 " | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5 " | 120 |
| φ500Wentylator | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5 " | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5 " | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42,6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5 " | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56,9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5 " | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5 " | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5 " | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100,5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127,9 | 37,8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134,0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23,9 | 8.4 | 170,6 | 49,9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41,4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167,5 | 48,7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29,8 | 10.5 | 213.2 | 62,0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630Wentylator | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48,7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5 " | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5 " | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5 " | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97,5 | 28,9 | 21200 | 33 | 50 | 50 | 1.5 " | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121,8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5 " | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5 " | 220 |
| ELG633/DJ-ET | 27,8 | 9.0 | 23.4 | 8.2 | 146.2 | 42,8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633/EJ-ET | 32,9 | 10.5 | 27.4 | 9.6 | 182,7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30,7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634/DJ-ET | 37,0 | 12.0 | 31.2 | 10.9 | 194,9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634/EJ-ET | 43,8 | 14.0 | 36,5 | 12.8 | 243.6 | 70,8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634/FJ-ET | 49,7 | 16.0 | 40,9 | 14.5 | 292.4 | 84,9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
W tabeli T1 to temperatura wlotowa. roztworu glikolu etylenowego, T2 jest temperaturą wylotową, a TR to temperatura. zimnego pokoju.
4. Tabela parametrów elektrycznych:
| Model | Fsilnik | Odszrodzenie elektryczne | |||||
| Napięcie (v) | Wejście (w) | Bieżący (a) | Prędkość (r/min) | Cewka (kW) | Taca (kW) | Ogółem (kW) | |
| ELG401/C* | 380-3 | 205 | 0,51 | 1380 | 3 × 0,6 | 1 × 0,6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0,51 | 1380 | 4 × 0,6 | 1 × 0,6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4 × 1.1 | 1 × 1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1,53 | 1380 | 3 × 1,6 | 1 × 1,6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1,53 | 1380 | 4 × 1,6 | 1 × 1,6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0,95 | 1380 | 4 × 0,8 | 2 × 0,8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4 × 1,6 | 2 × 1,6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1,6 | 2 × 1,6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1,6 | 2 × 1,6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4 × 2.3 | 2 × 2.3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4 × 3.0 | 2 × 3.0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4,75 | 1380 | 4 × 3.7 | 2 × 3.7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4,75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29,6 |
| ELG505/F* | 380-3 | 2500 | 4,75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29,6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6 × 4.0 | 2 × 4.0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44,0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44,0 |
5. Jak wybrać prawidłowy evaparator:
Ogólnie rzecz biorąc, wybierz pojemność parownika = chłód zimny *1.15
1. Gdy temperatura zimna wynosi około 0 ℃, wybierz 4,5 mm jako przestrzeń płetw.
Wybierz parownik = 1,0*Q0
2. Gdy temperatura zimna wynosi około -18 ℃, wybierz 6 mm jako przestrzeń płetw.
Evaparator Wybierz = 1,1*Q0
3. Gdy temperatura chłodzenia wynosi około -25 ℃, wybierz 9 mm jako przestrzeń płetw.
Wybierz evaparator = 1,27*Q0
Uwagi: Typ odszraszania wody i gorącego gazu są również opcjonalne.
Spersonalizowana specyfikacja Zostaw mi wiadomość, aby uzyskać szczegółowe informacje.
6. Znajdź inne powiązane produkty?-Kliknij zdjęcie, aby uzyskać szczegółową specyfikację
7. Jak zapewnić jakość? Jakaś procedura?
Nasz dział QC upewni się, że każdy krok
8. Czy masz fabrykę?
Jesteśmy fabrycznie założeni w 1995 r. I do 28 lat rozwiniętych, powitanych przez wszystkich naszych klientów. Ze względu na całe twoje wsparcie jesteśmy teraz dużą rodziną ponad 300 osób, obejmujących 50000 metrów kwadratowych, a twoje wsparcie jest bardzo ważne w kontynuowaniu naszego marzenia o jedzeniu świeżego i zdrowego jedzenia.
9. Czy bierzesz udział w wystawie?
Każdego roku będziemy uczestniczyć w krajowej wystawie krajowej i zagranicznej, a także wspieramy naszego agenta do wzięcia udziału w wystawie, zapraszamy do do nas.
10. Dlaczego nas wybierz
Profesjonalni: 28 lat skupia jedno urządzenia do realizacji rzeczy
Materiał, którego używamy wystarczające
Certyfikat: CE, ISO i Cetiifcate produkcji specjalnego sprzętu ciśnieniowego
11. PROJEKTY REFERENCJE?
12.FAQ
1, P: Gdzie jest twój adres fabryki?
Odp.: Jesteśmy fabryczni i zlokalizowani w sprzęcie chłodniczym produkującym bazę Shengzhou, prowincję Zhejiang.
2, P: Jaki jest twój pakiet?
Odp.: Nasz pakiet jest zgodny z niestandardowym wymaganiem nie zawiera oryginalnego drewna.
3, P: Jaki jest twój MOQ?
Odp.: Zwykłe produkty mogą zamówić od 1 zestawu.
4, P: Czy możesz zaoferować próbkę?
Odp.: Tak, możemy zaoferować próbkę. Oraz koszt i dostawa pod opłatą.
5, P: Nie mogę znaleźć produktów na twojej liście?
Odp.: Proszę o kontakt bezpośrednio.
6, P: Jak mogę potwierdzić twoją fabrykę?
Odp.: Mamy weryfikowaną przez stronę internetową dokument raportu Bureau Veritas, możesz pobrać na stronie firmy lub zostawić mi wiadomość.
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
Wyślij do nas zapytanie
