Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Kaideli
Orzecznictwo:
CE,ISO9001-2008
Numer modelu:
KGVT
Nazwa produktu: Tłokowy równoległy skraplacz komercyjny monoblokowy agregat skraplający do chłodni
SKRAPLACZ CHŁODZONY POWIETRZEM SERII CV
1. Opis produktu:

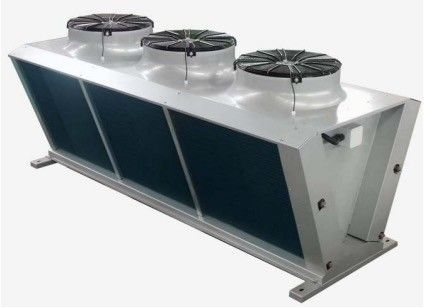

Skraplacz serii CV przyjmuje konstrukcję w kształcie litery V, z wlotem powietrza po obu stronach i wylotem powietrza na górze, z większą powierzchnią nawietrzną;Stosowany jest głównie w jednostkach równoległych tłokowych lub jednostkach śrubowych o dużym zapotrzebowaniu na wymianę ciepła i instalacji zdalnej.
Ta seria produktów ma następujące cechy:
● Obudowa: wysokiej jakości galwanizowana blacha stalowa ze srebrną powłoką proszkową (RAL7001), o wysokiej odporności na korozję.
● Konstrukcja długiego kanału powietrznego ze zintegrowanym łukiem rozciągliwym zapewnia dobry przepływ powietrza i doskonały wygląd produktu.
● Płyta końcowa wymiennika ciepła przyjmuje płytę aluminiową, skutecznie chroniąc rurę miedzianą.
● Wężownica: rura miedziana z gwintem wewnętrznym o średnicy φ9,5, rozstaw rur 25×21,65 w układzie trójkąta, wysoka sprawność wymiany ciepła.
● Płetwy faliste z aluminium powlekanego folią, odstęp między lamelami 2,1 mm.
● Wentylatory: Standardowe zasilanie 3P/380V/50Hz, wentylator z zewnętrznym wirnikiem φ630, numer 1-6, z silnikiem 4-biegunowym lub 6-biegunowym, wentylator z zewnętrznym wirnikiem φ630, numer 1-5, z silnikiem 6-biegunowym.
● Ciśnienie próbne produktu 32bar.
● Nadaje się do R404A, R507A, R448A, R449A, R134a, R22 i innych czynników chłodniczych.
2. Karta danych technicznych:
Seria wentylatorów 2.1 φ630
| Model |
Pojemność (kW) ΔT=15K |
Powierzchnia M2 |
Rura Tom dm3 |
Silnik wentylatora |
Hałas dB(A) |
Podłącz rurę |
Waga kg |
|||
|
Przepływ powietrza M3/H |
Wejście (W) |
Prąd (A) | Wlot | Wylot | ||||||
| Silnik 4-biegunowy: prędkość 1320 obr./min | ||||||||||
| CV6311B4 | 40,5 | 62,3 | 7.8 | 11750 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 123 |
| CV6311C4 | 47,6 | 93,5 | 11.8 | 11500 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 132 |
| CV6311D4 | 50,9 | 124,7 | 15.7 | 10750 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 142 |
| CV6312B4 | 81,0 | 124,7 | 15.2 | 23500 | 1600 | 3.2 | 60 | 2-φ28 | 2-φ22 | 199 |
| CV6312C4 | 95,3 | 187,0 | 22,8 | 23000 | 1600 | 3.2 | 60 | 2-φ28 | 2-φ22 | 218 |
| CV6312D4 | 101,7 | 249,4 | 30.4 | 21500 | 1600 | 3.2 | 60 | 2-φ35 | 2-φ28 | 238 |
| CV6313B4 | 121,5 | 187,0 | 22,5 | 35250 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 276 |
| CV6313C4 | 143,0 | 280,5 | 33,8 | 34500 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 304 |
| CV6313D4 | 152,5 | 374,0 | 45.1 | 32250 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 333 |
| CV6314B4 | 162.1 | 249,4 | 29,9 | 47000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 351 |
| CV6314C4 | 190,7 | 374,0 | 44,8 | 46000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 388 |
| CV6314D4 | 203,4 | 498,7 | 59,8 | 43000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 427 |
| CV6315B4 | 202,6 | 311,7 | 37,2 | 58750 | 4000 | 8.0 | 63 | 2-φ42 | 2-φ28 | 426 |
| CV6315C4 | 238,4 | 467,5 | 55,9 | 57500 | 4000 | 8.0 | 63 | 2-φ42 | 2-φ35 | 474 |
| CV6315D4 | 254,3 | 623,4 | 74,5 | 53750 | 4000 | 8.0 | 63 | 2-φ42 | 2-φ35 | 523 |
| CV6316B4 | 243.1 | 374,0 | 44,6 | 70500 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 501 |
| CV6316C4 | 286.1 | 561.0 | 66,9 | 69000 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 558 |
| CV6316D4 | 305.2 | 748.1 | 89,2 | 64500 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 616 |
| Silnik 6-biegunowy: prędkość 900 obr./min | ||||||||||
| CV6311B6 | 31.1 | 62,3 | 7.8 | 9375 | 550 | 1,45 | 52 | 2-φ22 | 2-φ16 | 123 |
| CV6311C6 | 38,3 | 93,5 | 11.8 | 8850 | 550 | 1,45 | 52 | 2-φ22 | 2-φ16 | 132 |
| CV6311D6 | 41.2 | 124,7 | 15.7 | 8150 | 550 | 1,45 | 52 | 2-φ22 | 2-φ16 | 142 |
| CV6312B6 | 62,3 | 124,7 | 15.2 | 18750 | 1100 | 2,90 | 55 | 2-φ28 | 2-φ22 | 199 |
| CV6312C6 | 76,6 | 187,0 | 22,8 | 17700 | 1100 | 2,90 | 55 | 2-φ28 | 2-φ22 | 218 |
| CV6312D6 | 82,3 | 249,4 | 30.4 | 16300 | 1100 | 2,90 | 55 | 2-φ35 | 2-φ28 | 238 |
| CV6313B6 | 93,5 | 187,0 | 22,5 | 28125 | 1650 | 4.35 | 56 | 2-φ35 | 2-φ28 | 276 |
| CV6313C6 | 115,0 | 280,5 | 33,8 | 26550 | 1650 | 4.35 | 56 | 2-φ35 | 2-φ28 | 304 |
| CV6313D6 | 123,4 | 374,0 | 45.1 | 24450 | 1650 | 4.35 | 56 | 2-φ35 | 2-φ28 | 333 |
| CV6314B6 | 102,3 | 249,4 | 29,9 | 37500 | 2200 | 5,80 | 57 | 2-φ42 | 2-φ28 | 351 |
| CV6314C6 | 153,3 | 374,0 | 44,8 | 35400 | 2200 | 5,80 | 57 | 2-φ42 | 2-φ28 | 388 |
| CV6314D6 | 164,5 | 498,7 | 59,8 | 32600 | 2200 | 5,80 | 57 | 2-φ42 | 2-φ28 | 427 |
| CV6315B6 | 155,8 | 311,7 | 37,2 | 46875 | 2750 | 7.25 | 58 | 2-φ42 | 2-φ28 | 426 |
| CV6315C6 | 191,6 | 467,5 | 55,9 | 44250 | 2750 | 7.25 | 58 | 2-φ42 | 2-φ35 | 474 |
| CV6315D6 | 205,7 | 623,4 | 74,5 | 40750 | 2750 | 7.25 | 58 | 2-φ42 | 2-φ35 | 523 |
| CV6316B6 | 187,0 | 374,0 | 44,6 | 56250 | 3300 | 8.70 | 59 | 2-φ42 | 2-φ35 | 501 |
| CV6316C6 | 230,0 | 561.0 | 66,9 | 53100 | 3300 | 8.70 | 59 | 2-φ42 | 2-φ35 | 558 |
| CV6316D6 | 246,8 | 748.1 | 89,2 | 48900 | 3300 | 8.70 | 59 | 2-φ42 | 2-φ35 | 616 |
1. Kalibracja wymiany ciepła: temp. powietrza na wlocie.25℃, temp. skraplania40℃, temp.różnica 15K, czynnik chłodniczy R404A.Proszę sprawdzić współczynnik korygujący wymiany ciepła w innych warunkach pracy.
2. Hałas jest kalibrowany jako wartość ciśnienia akustycznego w odległości 10 metrów.
Seria wentylatorów 2.2 φ800
| Model |
Pojemność (kW) ΔT=15K |
Powierzchnia M2 |
Rura Tom dm3 |
Silnik wentylatora |
Hałas dB(A) |
Podłącz rurę |
Waga kg |
|||
|
Przepływ powietrza M3/H |
Wejście (W) |
Prąd (A) | Wlot | Wylot | ||||||
| Silnik 6-biegunowy: prędkość 900 obr./min | ||||||||||
| CV8011B6 | 58,9 | 115,4 | 14.3 | 17000 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 187 |
| CV8011C6 | 72,7 | 173,2 | 21.4 | 16300 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 204 |
| CV8011D6 | 76,2 | 230,9 | 28,5 | 15700 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 223 |
| CV8012B6 | 117,8 | 230,9 | 27,9 | 34000 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 314 |
| CV8012C6 | 145,4 | 346,3 | 41,8 | 32600 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 350 |
| CV8012D6 | 152,3 | 461,8 | 55,7 | 31400 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 385 |
| CV8013B6 | 176,6 | 346,3 | 41,5 | 51000 | 3600 | 7.2 | 60 | 2-φ35 | 2-φ28 | 447 |
| CV8013C6 | 218,2 | 519,5 | 62.2 | 48900 | 3600 | 7.2 | 60 | 2-φ42 | 2-φ28 | 501 |
| CV8013D6 | 228,5 | 692,6 | 83,0 | 47100 | 3600 | 7.2 | 60 | 2-φ42 | 2-φ28 | 554 |
| CV8014B6 | 235,5 | 461,8 | 55.1 | 68000 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 575 |
| CV8014C6 | 290,8 | 692,6 | 82,6 | 65200 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 646 |
| CV8014D6 | 304,7 | 923,5 | 110.2 | 62800 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 717 |
| CV8015B6 | 294,3 | 577,2 | 68,7 | 85000 | 6000 | 12.0 | 62 | 2-φ42 | 2-φ35 | 708 |
| CV8015C6 | 363,6 | 865,8 | 103.1 | 81500 | 6000 | 12.0 | 62 | 2-φ54 | 2-φ42 | 786 |
| CV8015D6 | 380,9 | 1154,4 | 137,4 | 78500 | 6000 | 12.0 | 62 | 2-φ54 | 2-φ42 | 875 |
1. Kalibracja wymiany ciepła: temp. powietrza na wlocie.25℃, temp. skraplania40℃, temp.różnica 15K, czynnik chłodniczy R404A.Proszę sprawdzić współczynnik korygujący wymiany ciepła w innych warunkach pracy.
2. Hałas jest kalibrowany jako wartość ciśnienia akustycznego w odległości 10 metrów.
3. Jak wybrać właściwy parownik:
Zasadniczo wybierz wydajność parownika = wydajność chłodzenia chłodni * 1.15
1. Gdy temperatura w chłodni wynosi około 0 ℃, wybierz 4,5 mm jako przestrzeń żeber.
Wybór parownika=1.0*Q0
2. Gdy temperatura w chłodni wynosi około -18 ℃, wybierz 6 mm jako przestrzeń żeber.
Wybór parownika=1,1*Q0
3. Gdy temperatura w chłodni wynosi około -25 ℃, wybierz 9 mm jako przestrzeń żeber.
Wybór parownika=1,27*Q0
Uwagi: Odszranianie wodą i gorącym gazem jest również opcjonalne.
Dostosowana specyfikacja zostaw wiadomość, aby uzyskać szczegółowe informacje.
4. Chcesz poznać inne powiązane produkty?-kliknij zdjęcie, aby uzyskać szczegółową specyfikację
5. Jak zapewnić jakość?Jakaś procedura?
Nasz dział kontroli jakości zadba o każdy krok
6. Czy fabryka?
Jesteśmy fabryką założoną w 1995 roku i przez 28 lat rozwijaną, mile widzianą przez wszystkich naszych klientów. Dzięki Twojemu wsparciu jesteśmy teraz dużą rodziną liczącą ponad 300 osób, obejmującą 50 000 metrów kwadratowych, a Twoje wsparcie jest bardzo ważne dla kontynuowania naszego marzenia o jedzenie świeżej i zdrowej żywności.
7. Czy uczestniczysz w wystawie?
Każdego roku będziemy uczestniczyć w krajowych i zagranicznych wystawach, a także będziemy wspierać naszego agenta w uczestnictwie w wystawie, zapraszamy do przyłączenia się do nas.
8. Dlaczego warto wybrać nas
Profesjonalista: 28 lat koncentruje się na jednej rzeczy - urządzeniach chłodniczych
Materiał, którego używamy, jest wystarczający
Certyfikat: CE, ISO oraz certyfikat produkcji specjalnych urządzeń ciśnieniowych
9. Odniesienie do projektów?
10.FAQ
1, P: Gdzie jest twój adres fabryczny?
Odp .: Jesteśmy fabryką i znajdujemy się w bazie produkującej sprzęt chłodniczy Shengzhou w prowincji Zhejiang.
2, P: Jaki jest twój pakiet?
Odp.: nasz pakiet jest zgodny z wymaganiami niestandardowymi i nie zawiera oryginalnego drewna.
3, P: Jakie jest twoje MOQ?
O: Zwykłe produkty można zamówić już od 1 zestawu.
4, P: Czy możesz zaoferować próbkę?
Odp .: Tak, możemy zaoferować próbkę, koszt i dostawę za Twoją opłatą.
5, P: nie mogę znaleźć produktów na twojej liście?
O: Proszę o bezpośredni kontakt.
6, P: Jak mogę potwierdzić twoją fabrykę?
Odp .: Posiadamy zweryfikowany przez stronę trzecią dokument raportu Bureau Veritas, który można pobrać na stronie firmy lub zostawić wiadomość do odebrania.
