Nazwa produktu: WEIGUANG Motor Coolroom Parownik Sprzęt chłodniczy

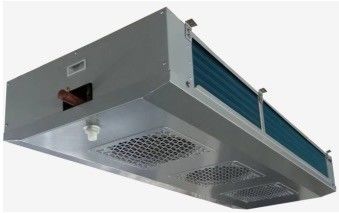

KOMERCYJNE CHŁODNICE Z PODWÓJNYM WYLOTEM SERII EC
1. Opis produktu:
Komercyjne chłodnice powietrza z podwójnym wylotem serii EC mają ultra cienką konstrukcję, z wlotem powietrza na dole i wylotem powietrza po obu stronach.Produkt ma małą przestrzeń instalacyjną i jest używany głównie w załogowych pomieszczeniach przetwórczych lub chłodniach o małej wysokości.
Ta seria produktów ma następujące cechy:
● Obudowa: blacha ze stopu Al-Mg ze srebrną powłoką proszkową (RAL7001), ma silne właściwości antykorozyjne i niewielką wagę.
● Płyta końcowa parownika przyjmuje płytę aluminiową, skutecznie chroni rurę miedzianą, zmniejsza wagę.
● Konstrukcja z podwójną płytą wodną: zewnętrzna płyta wodna z konstrukcją zawiasu, wygodna obsługa;Wewnętrzna taca na wodę przyjmuje strukturę koryta z aluminiowej płyty.Skroplona lub rozmrożona woda jest odprowadzana bezpośrednio do wylotu zewnętrznej tacy na wodę przez wewnętrzną tacę na wodę.
● Wężownica: rura miedziana φ12, rozstaw 38,1×33, układ trójkątny, wysoka sprawność wymiany ciepła.
● Faliste lamele aluminiowe z warstwą hydrofilową, rozstaw lameli 4,0 i 6,0 mm, aby sprostać różnym wymaganiom temperaturowym przechowywania w chłodni.
● Wentylatory: wentylator z zewnętrznym wirnikiem, specyfikacja wentylatora φ350, temperatura pracy -30 ~ 60 ℃, liczba wentylatorów od 1 do 4. Dzięki konstrukcji o dużej i niskiej prędkości mogą spełniać różne wymagania dotyczące hałasu.
● Odszranianie: standardowe rozmrażanie za pomocą ogrzewania elektrycznego, rura grzewcza ze stali nierdzewnej są rozmieszczone na żeberce wężownicy i wewnętrznej płycie wodnej, ma dobry efekt rozmrażania.
● Wodoodporna skrzynka przyłączeniowa klasy IP65 i wodoodporne złącze, wentylator i rura grzewcza przyjmują niezależną skrzynkę przewodową, z lepszym efektem wodoodporności, wysoką niezawodnością.
● Wylot chłodnicy powietrza jest wyposażony w schrader alve, który jest wygodny dla użytkowników do wykrywania ciśnienia.
● Rygorystyczny fabryczny test ciśnieniowy, ciśnienie próbne 23bar.
● Zawór rozprężny może być wstępnie zainstalowany zgodnie z wymaganiami klienta.
● Może spełniać czynniki chłodnicze dla R404A, R507A, R448A, R449A, R134a, R22 itp.
2. Standardowa konfiguracja i opcje:
| Części | Konfiguracja | Części | Konfiguracja | ||
| Obudowa | Blacha ze stopu Al-Mg z powłoką proszkową | ● | Rozmrażanie | Odszranianie powietrzem | ○ |
| blacha malowana proszkowo | ○ | Elektryczna rura grzewcza | ● | ||
| Blacha ocynkowana z malowaniem proszkowym | ○ | Gorący gaz | ○ | ||
| Płyta ze stali nierdzewnej | ○ | Zawór rozprężny | ○ | ||
| Wentylator | Silnik WEIGUANG | ● | Gorący drut rury odpływowej | ○ | |
| Silnik EBM | ○ | Pas grzewczy kanału wiatrowego | × | ||
| Silnik kubełka wiatrowego | × | ||||
| Płetwa | Płetwy aluminiowe | ○ | |||
| Hydrofilowe aluminiowe płetwy | ● | ||||
●:Standardowy；○:Opcje；×:Nie wybieraj
3. Karta danych technicznych:
3.1 Wentylatory o standardowej prędkości (1420 obr./min):
3.1.1 Rozstaw lamel 4,0mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| EC351/CLN-ET | 3.2 | 4.7 | 13.1 | 2.5 | 2200 | 6 | φ12 | φ22 | G1” | 31 |
| EC351/DLN-ET | 4.0 | 5.8 | 17,5 | 3.4 | 2000 | 6 | φ12 | φ22 | G1” | 33 |
| EC352/CLN-ET | 6.5 | 9.5 | 26.3 | 4.7 | 4400 | 8 | φ12 | φ22 | G1” | 51 |
| EC352/DLN-ET | 8.0 | 11.7 | 35,0 | 6.3 | 4000 | 8 | φ12 | φ22 | G1” | 55 |
| EC353/CLN-ET | 9.8 | 14.4 | 39,4 | 6.9 | 6600 | 9 | φ16 | φ28 | G1” | 73 |
| EC353/DLN-ET | 12.0 | 17.6 | 52,5 | 9.2 | 6000 | 9 | φ16 | φ28 | G1” | 79 |
| EC354/CLN-ET | 13.1 | 19.2 | 52,5 | 9.1 | 8800 | 10 | φ16 | φ28 | G1” | 93 |
| EC354/DLN-ET | 16.1 | 23.6 | 70,0 | 12.2 | 8000 | 10 | φ16 | φ35 | G1” | 100 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Strumień powietrza wynosi 0,5 m/s na odległość powietrza docierającego w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
3.1.2 Rozstaw żeber 6,0mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| EC351/CDN-ET | 2.5 | 2.0 | 9.0 | 2.5 | 2350 | 6 | φ12 | φ22 | G1” | 30 |
| EC351/DDN-ET | 3.1 | 2.4 | 12.0 | 3.4 | 2200 | 6 | φ12 | φ22 | G1” | 32 |
| EC352/CDN-ET | 5.1 | 4.1 | 18.1 | 4.7 | 4700 | 8 | φ12 | φ22 | G1” | 50 |
| EC352/DDN-ET | 6.3 | 5.0 | 24.1 | 6.3 | 4400 | 8 | φ12 | φ22 | G1” | 53 |
| EC353/CDN-ET | 7.6 | 6.0 | 27.1 | 6.9 | 7050 | 9 | φ16 | φ28 | G1” | 71 |
| EC353/DDN-ET | 9.4 | 7,5 | 36.1 | 9.2 | 6600 | 9 | φ16 | φ28 | G1” | 76 |
| EC354/CDN-ET | 10.1 | 8.0 | 36.1 | 9.1 | 9400 | 10 | φ16 | φ28 | G1” | 91 |
| EC354/DDN-ET | 12,5 | 10.0 | 48.2 | 12.2 | 8800 | 10 | φ16 | φ35 | G1” | 97 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Strumień powietrza wynosi 0,5 m/s na odległość powietrza docierającego w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
3.2 Wentylatory o niskiej prędkości (920 obr./min):
3.2.1 Rozstaw lamel 4,0mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| EC351/CLS-ET | 2.4 | 3.2 | 13.1 | 2.5 | 1150 | 5 | φ12 | φ22 | G1” | 31 |
| EC351/DLS-ET | 2.8 | 3.8 | 17,5 | 3.4 | 1300 | 5 | φ12 | φ22 | G1” | 33 |
| EC352/CLS-ET | 4.7 | 6.6 | 26.3 | 4.7 | 2300 | 7 | φ12 | φ22 | G1” | 51 |
| EC352/DLS-ET | 5.6 | 7.7 | 35,0 | 6.3 | 2600 | 7 | φ12 | φ22 | G1” | 55 |
| EC353/CLS-ET | 7.1 | 9.8 | 39,4 | 6.9 | 3450 | 8 | φ16 | φ28 | G1” | 73 |
| EC353/DLS-ET | 8.4 | 11.6 | 52,5 | 9.2 | 3900 | 8 | φ16 | φ28 | G1” | 79 |
| EC354/CLS-ET | 9.5 | 13.0 | 52,5 | 9.1 | 4600 | 9 | φ16 | φ28 | G1” | 93 |
| EC354/DLS-ET | 11.2 | 15.4 | 70,0 | 12.2 | 5200 | 9 | φ16 | φ35 | G1” | 100 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Strumień powietrza wynosi 0,5 m/s na odległość powietrza docierającego w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
3.2.2 Rozstaw żeber 6,0mm
| Model |
Pojemność/R404A (KW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| EC351/CDS-ET | 2.0 | 1.6 | 9.0 | 2.5 | 1300 | 5 | φ12 | φ22 | G1” | 30 |
| EC351/DDS-ET | 2.4 | 1.9 | 12.0 | 3.4 | 1450 | 5 | φ12 | φ22 | G1” | 32 |
| EC352/CDS-ET | 4.2 | 3.3 | 18.1 | 4.7 | 2600 | 7 | φ12 | φ22 | G1” | 50 |
| EC352/DDS-ET | 5.1 | 4.0 | 24.1 | 6.3 | 2900 | 7 | φ12 | φ22 | G1” | 53 |
| EC353/CDS-ET | 6.2 | 5.0 | 27.1 | 6.9 | 3900 | 8 | φ16 | φ28 | G1” | 71 |
| EC353/DDS-ET | 7.6 | 6.0 | 36.1 | 9.2 | 4350 | 8 | φ16 | φ28 | G1” | 76 |
| EC354/CDS-ET | 8.3 | 6.6 | 36.1 | 9.1 | 5200 | 9 | φ16 | φ28 | G1” | 91 |
| EC354/DDS-ET | 10.1 | 8.0 | 48.2 | 12.2 | 5800 | 9 | φ16 | φ35 | G1” | 97 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Strumień powietrza wynosi 0,5 m/s na odległość powietrza docierającego w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
4. Tabela parametrów elektrycznych:
| Model | Fsilnik | Rozmrażanie elektryczne | |||||
|
Napięcie (V) |
Moc (W) |
Aktualny (A) |
Prędkość (obr/min) |
Cewka (kW) |
Taca (kW) |
Całkowity (kW) |
|
| EC351/**N-ET | 380-3 | 165 | 0,43 | 1420 | 2×0,6 | 2×0,6 | 2.4 |
| EC352/**N-ET | 380-3 | 330 | 0,86 | 1420 | 2×1,1 | 2×1,1 | 4.4 |
| EC353/**N-ET | 380-3 | 495 | 1.29 | 1420 | 2×1,6 | 2×1,6 | 6.4 |
| EC354/**N-ET | 380-3 | 660 | 1,72 | 1420 | 2×2,0 | 2×2,0 | 8.0 |
| EC351/**S-ET | 380-3 | 80 | 0,32 | 920 | 2×0,6 | 2×0,6 | 2.4 |
| EC352/**S-ET | 380-3 | 160 | 0,64 | 920 | 2×1,1 | 2×1,1 | 4.4 |
| EC353/**S-ET | 380-3 | 240 | 0,96 | 920 | 2×1,6 | 2×1,6 | 6.4 |
| EC354/**S-ET | 380-3 | 320 | 1.28 | 920 | 2×2,0 | 2×2,0 | 8.0 |
5. Jak wybrać właściwy parownik:
Zasadniczo wybierz wydajność parownika = wydajność chłodzenia chłodni * 1.15
1. Gdy temperatura w chłodni wynosi około 0 ℃, wybierz 4,5 mm jako przestrzeń żeber.
Wybór parownika=1.0*Q0
2. Gdy temperatura w chłodni wynosi około -18 ℃, wybierz 6 mm jako przestrzeń żeber.
Wybór parownika=1,1*Q0
3. Gdy temperatura w chłodni wynosi około -25 ℃, wybierz 9 mm jako przestrzeń żeber.
Wybór parownika=1,27*Q0
Uwagi: Odszranianie wodą i gorącym gazem jest również opcjonalne.
Dostosowana specyfikacja zostaw wiadomość, aby uzyskać szczegółowe informacje.
