Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Kaideli
Orzecznictwo:
CE,ISO9001-2008
Numer modelu:
Seria ED

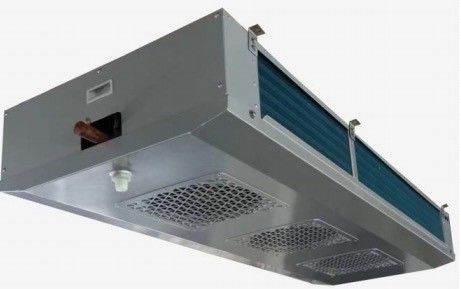

SERIA ED CHŁODNICE PRZEMYSŁOWE Z PODWÓJNYM WYLOTEM
1. Opis produktu:
Przemysłowa chłodnica powietrza serii ED przyjmuje konstrukcję wlotu powietrza od dołu i wylotu powietrza z dwóch stron.Stosowany jest głównie w chłodniach o małej wysokości do przechowywania lub chłodniach produkcyjnych, które nie nadają się do bezpośredniego nadmuchu.
Ta seria produktów ma następujące cechy:
● Obudowa: wysokiej jakości stal ocynkowana ze srebrną powłoką proszkową (RAL7001), ma silne właściwości antykorozyjne;Zewnętrzna płyta wodna przyjmuje konstrukcję zawiasową, wygodną i szybką obsługę.
● Płyta końcowa parownika przyjmuje płytę aluminiową, skutecznie chroni rurę miedzianą, zmniejsza wagę.
● Konstrukcja z podwójną płytą wodną: zewnętrzna płyta wodna przyjmuje strukturę kątową, płynny drenaż, brak martwego kąta drenażu;Wewnętrzna taca na wodę przyjmuje strukturę koryta z aluminiowej płyty.Skroplona lub rozmrożona woda jest odprowadzana bezpośrednio do wylotu zewnętrznej tacy na wodę przez wewnętrzną tacę na wodę.
● Wężownica: rura miedziana φ15, rozstaw rur 50×50 w układzie kwadratowym, powierzchnia wymiany ciepła jest duża, różnica temperatur wymiany ciepła jest niewielka, prędkość szronu żeber jest niska.
● Faliste lamele aluminiowe z warstwą hydrofilową, rozstaw lameli 4,0 i 6,0 mm oraz 9,0 mm w celu spełnienia różnych wymagań temperaturowych przechowywania w chłodniach.
● Wentylator: wentylator o dużej mocy z zewnętrznym wirnikiem dmuchawy, temperatura pracy -30℃~60℃;Specyfikacje wentylatorów φ450, φ500, tworzenie różnych specyfikacji serii produktów, użytkownicy mają większy wybór.
● Odszranianie: standardowe rozmrażanie za pomocą ogrzewania elektrycznego, rura grzewcza ze stali nierdzewnej są rozmieszczone na żeberce wężownicy i wewnętrznej płycie wodnej, ma dobry efekt rozmrażania.Można również wybrać odszranianie gorącym gazem zgodnie z wymaganiami klienta.
● Wodoodporna skrzynka przyłączeniowa klasy IP65 i wodoodporne złącze, wentylator i rura grzewcza przyjmują niezależną skrzynkę przewodową, z lepszym efektem wodoodporności, wysoką niezawodnością.
● Wylot chłodnicy powietrza jest wyposażony w schrader alve, który jest wygodny dla użytkowników do wykrywania ciśnienia.
● Rygorystyczny fabryczny test ciśnieniowy, ciśnienie próbne 23bar.
● Zawór rozprężny może być wstępnie zainstalowany zgodnie z wymaganiami klienta.
● Może spełniać czynniki chłodnicze dla R404A, R507A, R448A, R449A, R134a, R22 itp.
2. Standardowa konfiguracja i opcje:
| Części | Konfiguracja | Części | Konfiguracja | ||
| Obudowa | Blacha ze stopu Al-Mg z powłoką proszkową | × | Rozmrażanie | Odszranianie powietrzem | ○ |
| blacha malowana proszkowo | ○ | Elektryczna rura grzewcza | ● | ||
| Blacha ocynkowana z malowaniem proszkowym | ● | Gorący gaz | ○ | ||
| Płyta ze stali nierdzewnej | ○ | Zawór rozprężny | ○ | ||
| Wentylator | Silnik WEIGUANG | ● | Gorący drut rury odpływowej | ○ | |
| Silnik EBM | ○ | Pas grzewczy kanału wiatrowego | × | ||
| Silnik kubełka wiatrowego | × | ||||
| Płetwa | Płetwy aluminiowe | ○ | |||
| Hydrofilowe aluminiowe płetwy | ● | ||||
●:Standardowy；○:Opcje；×:Nie wybieraj.
3. Karta danych technicznych:
3.1 Rozstaw żeber 4,0 mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| ED451/DL-ET | 6.3 | 9.3 | 35,0 | 4.8 | 4500 | 2×6 | φ12 | φ22 | 2×G1” | 73 |
| ED452/DL-ET | 12.6 | 18,5 | 70,0 | 8.8 | 9000 | 2×8 | φ16 | φ22 | 2×G1” | 114 |
| ED453/DL-ET | 18.9 | 27,8 | 105,0 | 12.9 | 13500 | 2×10 | φ16 | φ28 | 2×G1,5” | 155 |
| ED454/DL-ET | 25.2 | 37,0 | 140,0 | 17.0 | 18000 | 2×12 | φ16 | φ35 | 2×G1,5” | 196 |
| ED501/DL-ET | 8.9 | 13.0 | 52,5 | 6.8 | 6000 | 2×7 | φ12 | φ22 | 2×G1” | 89 |
| ED502/DL-ET | 17.8 | 26.1 | 105,0 | 12.9 | 12000 | 2×9 | φ16 | φ28 | 2×G1,5” | 145 |
| ED503/DL-ET | 26,8 | 39,4 | 157,5 | 19.0 | 18000 | 2×11 | φ22 | φ42 | 2×G1,5” | 201 |
| ED504/DL-ET | 35,7 | 52,5 | 210,0 | 25.0 | 24000 | 2×13 | φ22 | φ42 | 2×G1,5” | 257 |
3.2 Rozstaw żeber 6,0mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| ED451/DD-ET | 4.9 | 3.9 | 23,7 | 4.8 | 5000 | 2×6 | φ12 | φ22 | 2×G1” | 71 |
| ED452/DD-ET | 9.7 | 7.7 | 47,5 | 8.8 | 10000 | 2×8 | φ16 | φ22 | 2×G1” | 110 |
| ED453/DD-ET | 14.6 | 11.6 | 71,2 | 12.9 | 15000 | 2×10 | φ16 | φ28 | 2×G1,5” | 149 |
| ED454/DD-ET | 19,5 | 15.6 | 94,9 | 17.0 | 20000 | 2×12 | φ16 | φ35 | 2×G1,5” | 188 |
| ED501/DD-ET | 6.8 | 5.4 | 35,6 | 6.8 | 6300 | 2×7 | φ12 | φ22 | 2×G1” | 86 |
| ED502/DD-ET | 13,5 | 10.8 | 71,2 | 12.9 | 12600 | 2×9 | φ16 | φ28 | 2×G1,5” | 139 |
| ED503/DD-ET | 20.3 | 16.2 | 106,8 | 19.0 | 18900 | 2×11 | φ22 | φ42 | 2×G1,5” | 192 |
| ED504/DD-ET | 27.0 | 21.6 | 142,4 | 25.0 | 25200 | 2×13 | φ22 | φ42 | 2×G1,5” | 246 |
3.3 Rozstaw żeber 9,0 mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| ED451/DJ-ET | 3.8 | 3.0 | 16.2 | 4.8 | 5400 | 2×7 | φ12 | φ22 | 2×G1” | 71 |
| ED452/DJ-ET | 7.6 | 6.1 | 32,5 | 8.8 | 10800 | 2×9 | φ16 | φ22 | 2×G1” | 109 |
| ED453/DJ-ET | 11.4 | 9.1 | 48,7 | 12.9 | 16200 | 2×11 | φ16 | φ28 | 2×G1,5” | 148 |
| ED454/DJ-ET | 15.2 | 12.2 | 65,0 | 17.0 | 21600 | 2×13 | φ16 | φ35 | 2×G1,5” | 186 |
| ED501/DJ-ET | 5.7 | 4.6 | 24.6 | 6.8 | 6900 | 2×8 | φ12 | φ22 | 2×G1” | 85 |
| ED502/DJ-ET | 11.2 | 9.0 | 48,7 | 12.9 | 13800 | 2×10 | φ16 | φ28 | 2×G1,5” | 138 |
| ED503/DJ-ET | 16.8 | 13.4 | 73.1 | 19.0 | 20700 | 2×12 | φ22 | φ42 | 2×G1,5” | 190 |
| ED504/DJ-ET | 22.4 | 17,9 | 97,5 | 25.0 | 27600 | 2×14 | φ22 | φ42 | 2×G1,5” | 243 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Strumień powietrza wynosi 0,5 m/s na odległość powietrza docierającego w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
4. Tabela parametrów elektrycznych:
| Model | Silnik wentylatora | Rozmrażanie elektryczne | |||||
| Napięcie (V) | Moc (W) | Prąd (A) | Prędkość (r/min) | Cewka (KW) | Taca (KW) | Razem (kW) | |
| ED451* | 380-3 | 370 | 0,75 | 1380 | 4×0,6 | 2×0,6 | 3.6 |
| ED452* | 380-3 | 740 | 1.5 | 1380 | 4×1,1 | 2×1,1 | 6.6 |
| ED453* | 380-3 | 1110 | 2.25 | 1380 | 4×1,6 | 2×1,6 | 9.6 |
| ED454* | 380-3 | 1480 | 3.0 | 1380 | 4×2,0 | 2×2,0 | 12.0 |
| ED501* | 380-3 | 500 | 0,95 | 1380 | 4×0,8 | 2×0,8 | 4.8 |
| ED502* | 380-3 | 1000 | 1.9 | 1380 | 4×1,6 | 2×1,6 | 9.6 |
| ED503* | 380-3 | 1500 | 2,85 | 1380 | 4×2,3 | 2×2,3 | 13.8 |
| ED504* | 380-3 | 2000 | 3.8 | 1380 | 4×3,0 | 2×3,0 | 18.0 |
5. Jak wybrać właściwy parownik:
Zasadniczo wybierz wydajność parownika = wydajność chłodzenia chłodni * 1.15
1. Gdy temperatura w chłodni wynosi około 0 ℃, wybierz 4,5 mm jako przestrzeń żeber.
Wybór parownika=1.0*Q0
2. Gdy temperatura w chłodni wynosi około -18 ℃, wybierz 6 mm jako przestrzeń żeber.
Wybór parownika=1,1*Q0
3. Gdy temperatura w chłodni wynosi około -25 ℃, wybierz 9 mm jako przestrzeń żeber.
Wybór parownika=1,27*Q0
Uwagi: Odszranianie wodą i gorącym gazem jest również opcjonalne.
Dostosowana specyfikacja zostaw wiadomość, aby uzyskać szczegółowe informacje.
6. Chcesz poznać inne powiązane produkty?-kliknij zdjęcie, aby uzyskać szczegółową specyfikację
7. Jak zapewnić jakość?Jakaś procedura?
Nasz dział kontroli jakości zadba o każdy krok
8. Czy fabryka?
Jesteśmy fabryką założoną w 1995 roku i przez 24 lata rozwijaną, mile widzianą przez wszystkich naszych klientów. Dzięki całemu wsparciu jesteśmy teraz dużą rodziną liczącą ponad 300 osób, obejmującą 50 000 metrów kwadratowych, a twoje wsparcie jest bardzo ważne dla kontynuowania naszego marzenia o jedzenie świeżej i zdrowej żywności.
9. Czy uczestniczysz w wystawie?
Każdego roku będziemy uczestniczyć w krajowych i zagranicznych wystawach, a także będziemy wspierać naszego agenta w uczestnictwie w wystawie, zapraszamy do przyłączenia się do nas.
10. Dlaczego warto wybrać nas
Profesjonalista: 23 lata skupiają się na jednej rzeczy - urządzeniach chłodniczych
Materiał, którego używamy, jest wystarczający
Certyfikat: CE, ISO oraz certyfikat produkcji specjalnych urządzeń ciśnieniowych
11. Odniesienie do projektów?
12.FAQ
1, P: Gdzie jest twój adres fabryczny?
Odp .: Jesteśmy fabryką i znajdujemy się w bazie produkującej sprzęt chłodniczy Shengzhou w prowincji Zhejiang.
2, P: Jaki jest twój pakiet?
Odp.: nasz pakiet jest zgodny z wymaganiami niestandardowymi i nie zawiera oryginalnego drewna.
3, P: Jakie jest twoje MOQ?
O: Zwykłe produkty można zamówić już od 1 zestawu.
4, P: Czy możesz zaoferować próbkę?
Odp .: Tak, możemy zaoferować próbkę, koszt i dostawę za Twoją opłatą.
5, P: nie mogę znaleźć produktów na twojej liście?
O: Proszę o bezpośredni kontakt.
6, P: Jak mogę potwierdzić twoją fabrykę?
Odp .: Posiadamy zweryfikowany przez stronę trzecią dokument raportu Bureau Veritas, który można pobrać na stronie firmy lub zostawić wiadomość do odebrania.
