Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Kaideli
Orzecznictwo:
CE,ISO9001-2008
Numer modelu:
Seria EHG

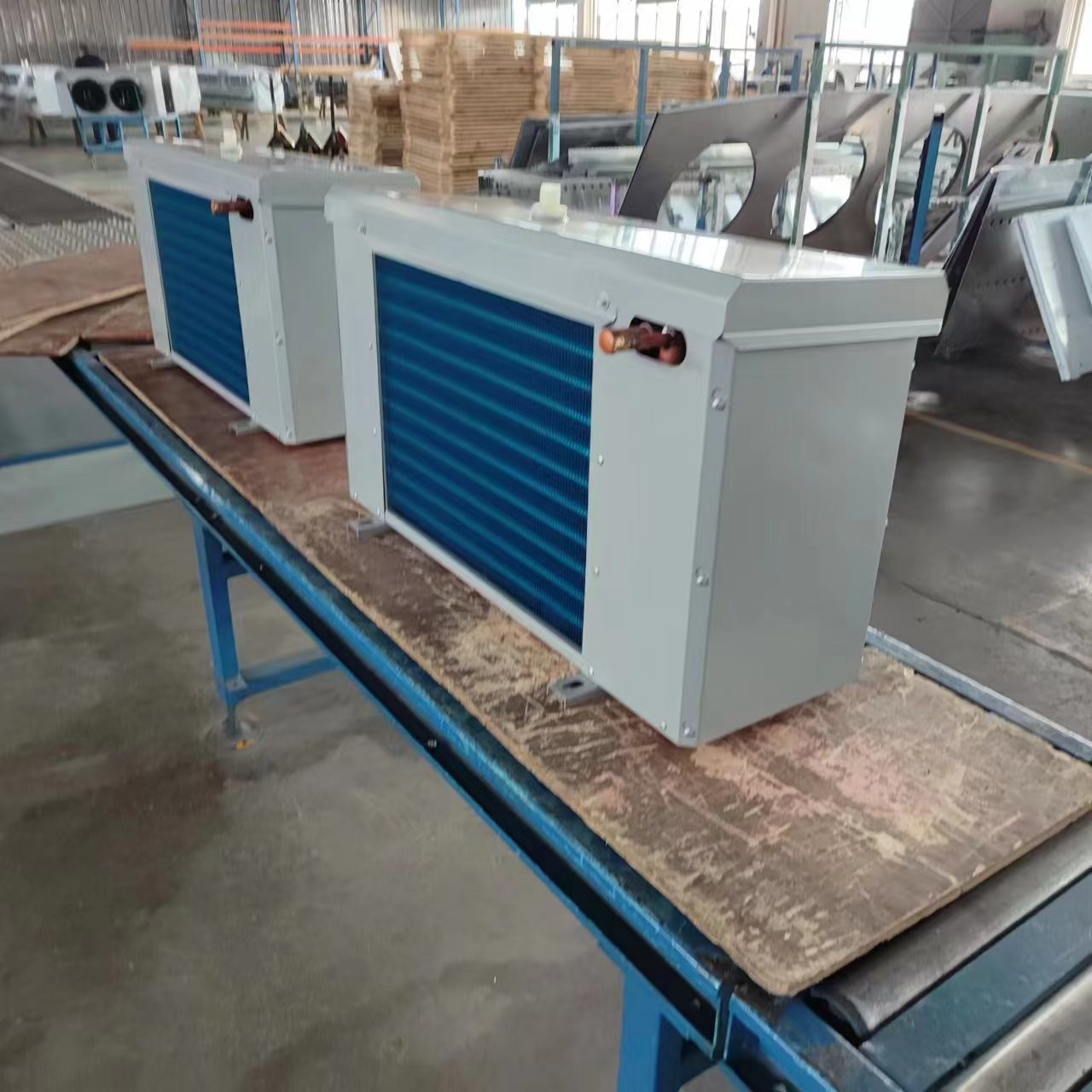

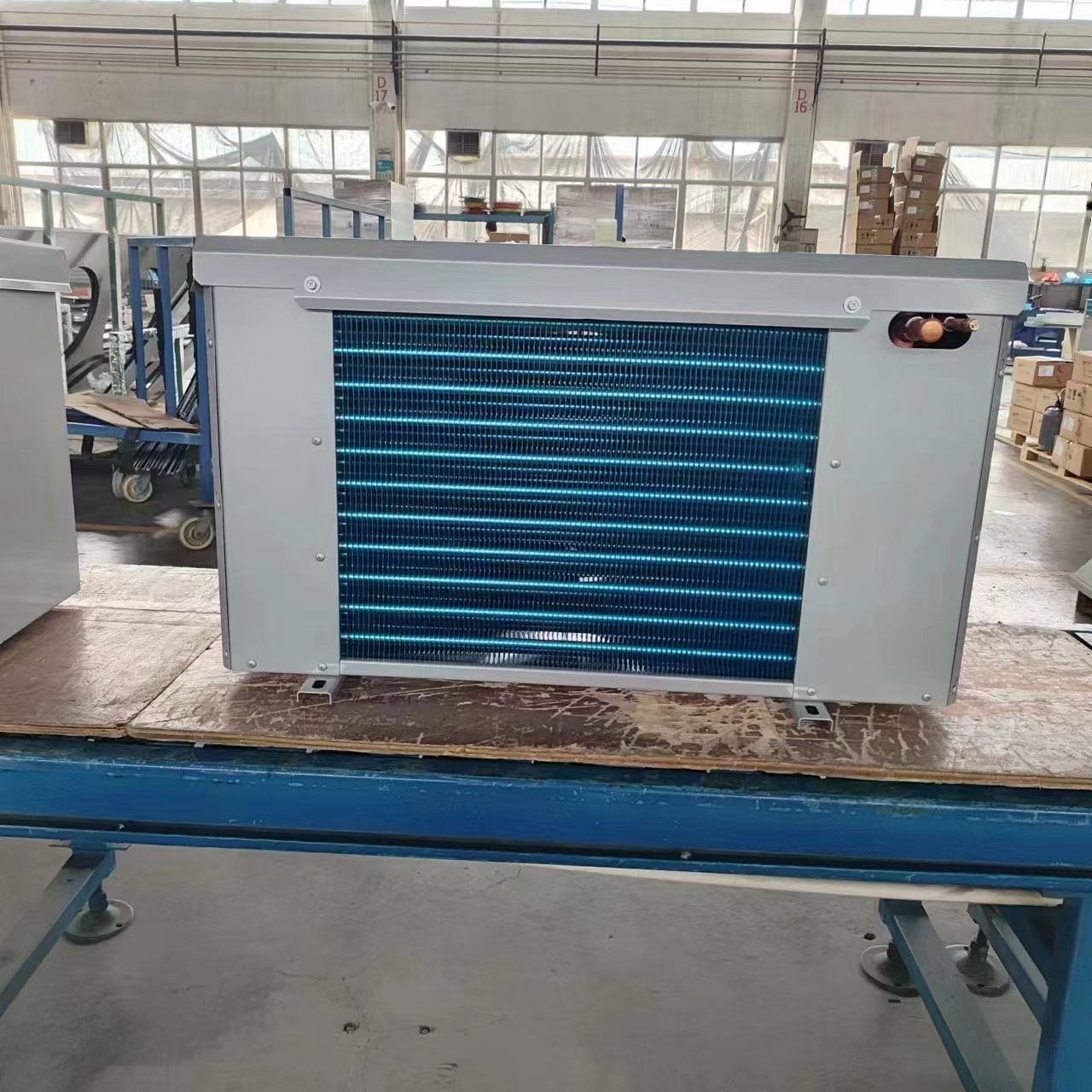

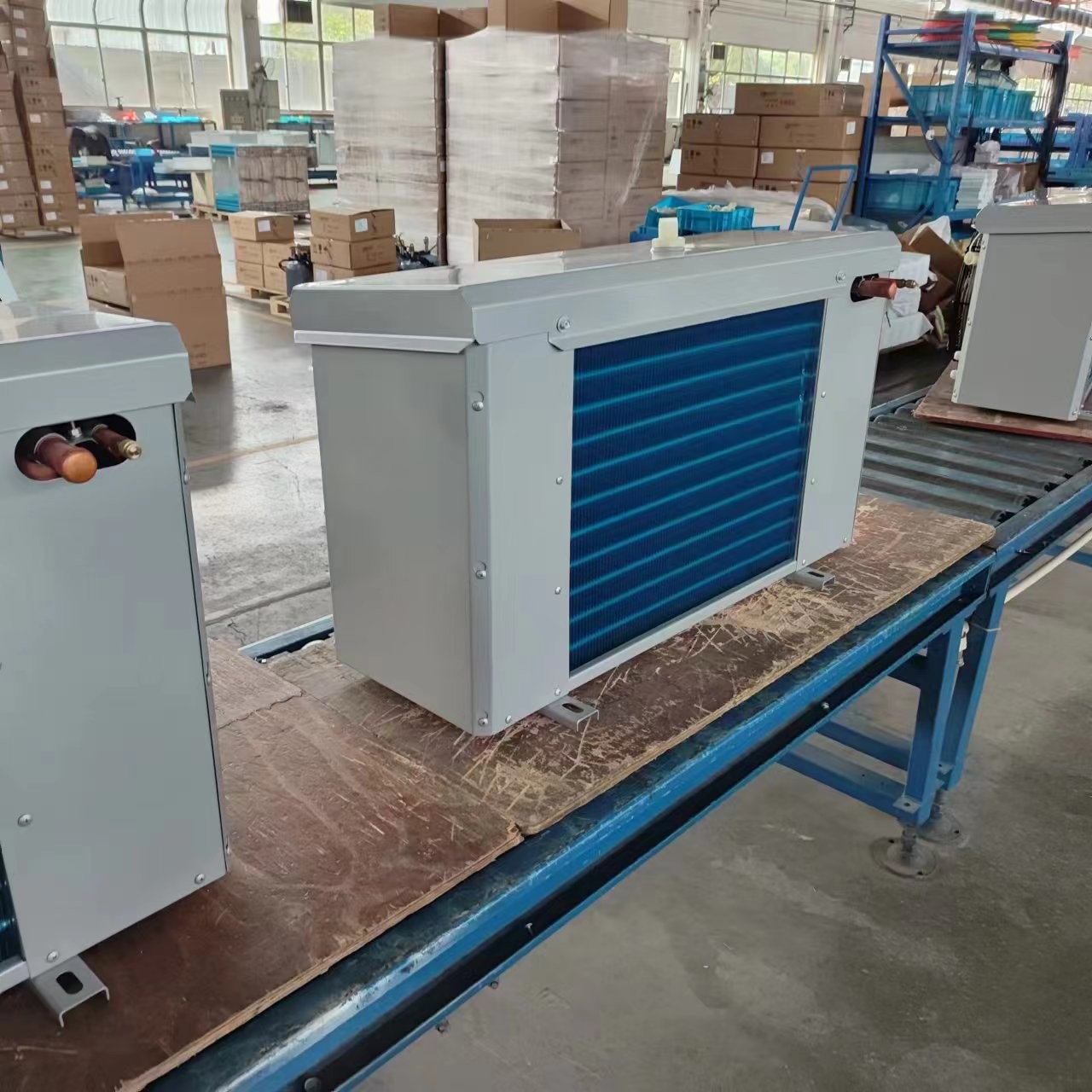

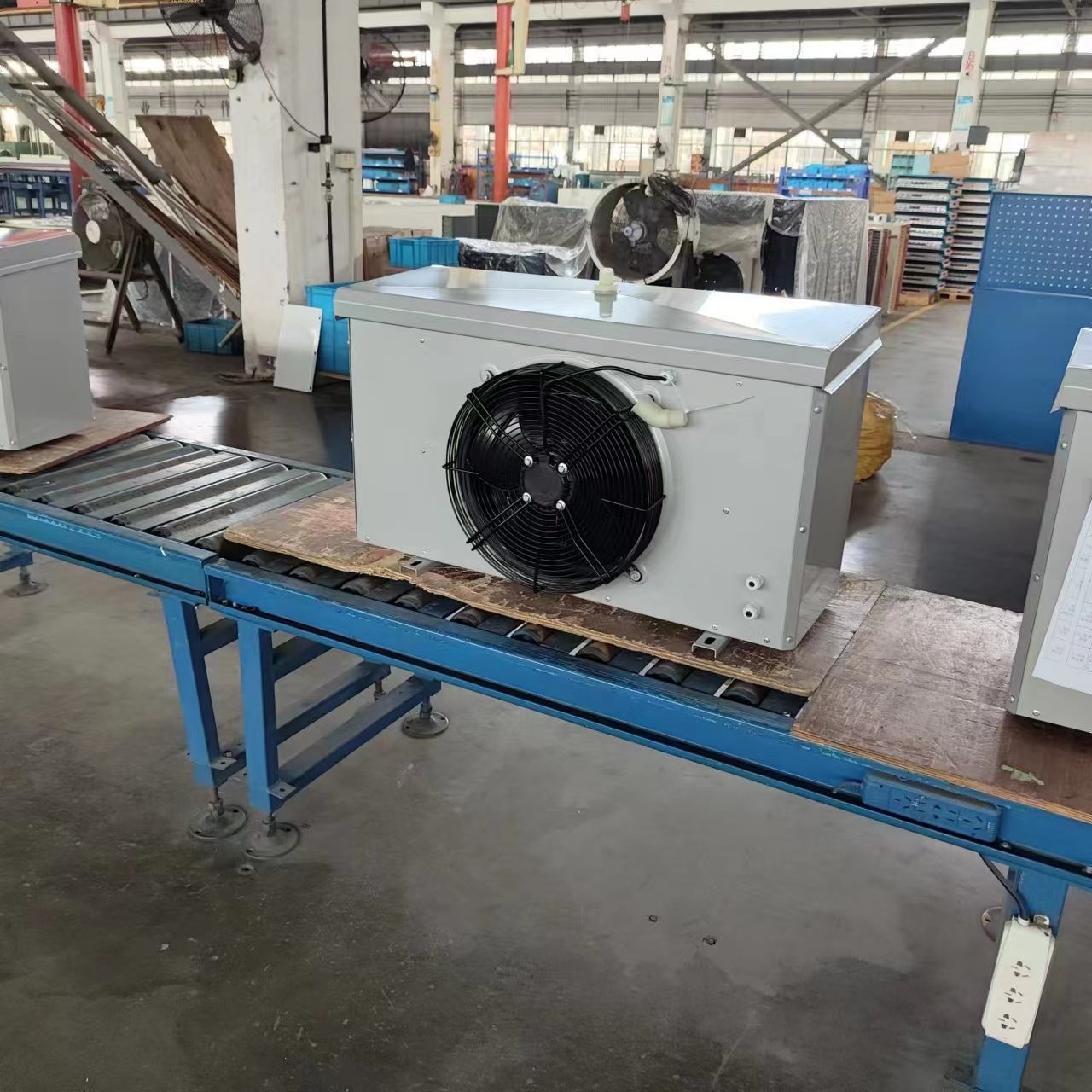

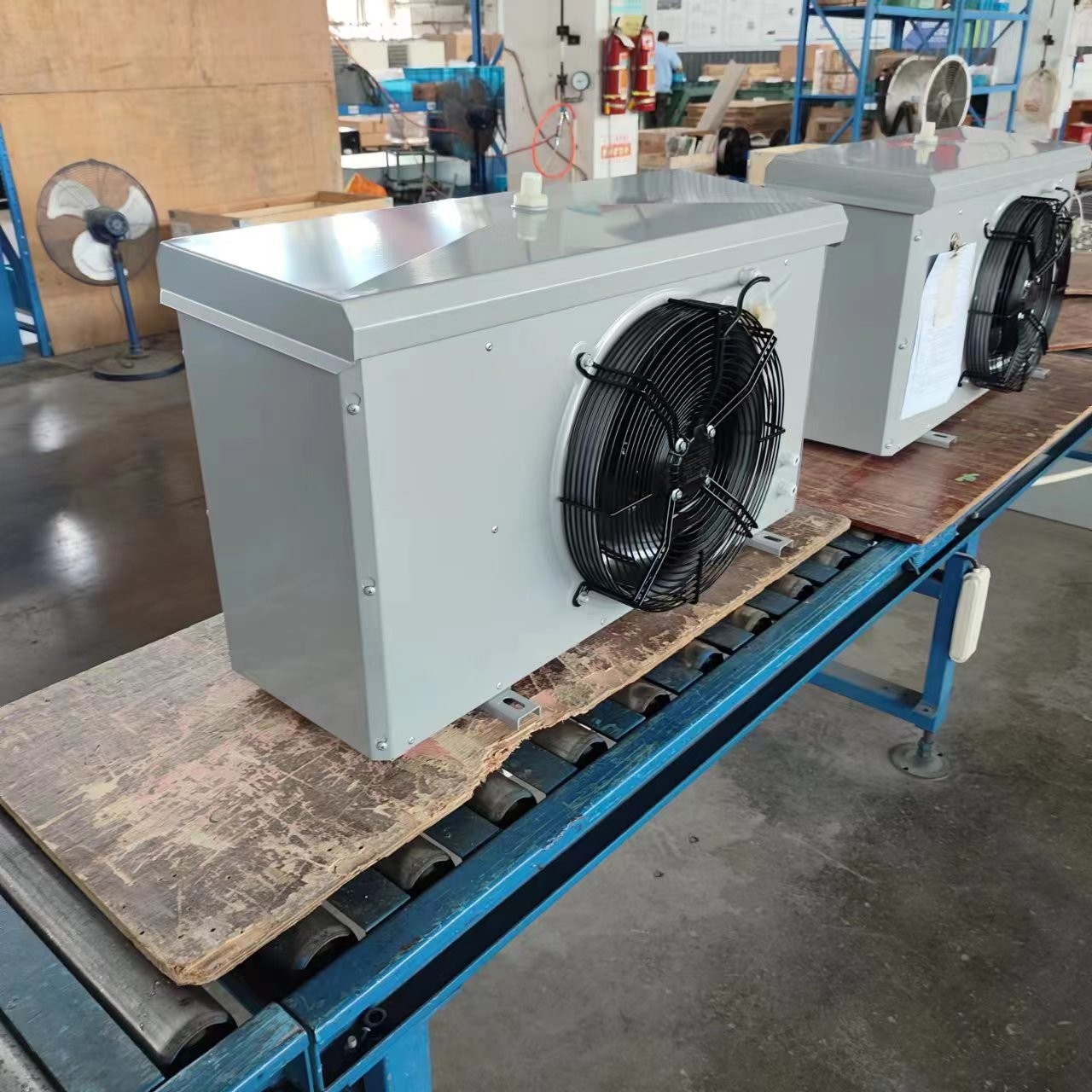

Nazwa produktu: Wodoodporny chłodnica powietrza z parownikiem komercyjnym IP65 do chłodni
SERIA EHG KOMERCYJNE CHŁODNICE GLIKOLOWE Z OGNIWAMI
1. Opis produktu:
Komercyjna chłodnica glikolu etylenowego serii EHG opracowana przez naszą firmę przyjmuje miedziane rurki φ 12, sprzęt chłodniczy do przechowywania w chłodni z wodnym roztworem glikolu jako czynnikiem chłodniczym.Seria chłodnic powietrza EHG może być stosowana w chłodniach odpowiednio przy 10 ℃, 0 ℃ i -18 ℃, głównie do chłodni o średniej i małej wydajności chłodniczej.
Ta seria produktów ma następujące cechy:
● Obudowa: wysokiej jakości galwanizowana blacha stalowa ze srebrną powłoką proszkową (RAL7001), o wysokiej odporności na korozję;Dwie płyty boczne i zewnętrzna płyta wodna przyjmują konstrukcję zawiasową, która jest wygodna i szybka w obsłudze.
● Płyta końcowa parownika przyjmuje płytę aluminiową, skutecznie chroni rurę miedzianą, zmniejsza wagę.
● Konstrukcja z podwójną płytą wodną: zewnętrzna płyta wodna przyjmuje strukturę kątową, płynny drenaż, brak martwego kąta drenażu;Wewnętrzna taca na wodę przyjmuje strukturę koryta z płyty aluminiowej.Skroplona lub rozmrożona woda jest odprowadzana bezpośrednio do wylotu zewnętrznej tacy na wodę przez wewnętrzną tacę na wodę.
● Konstrukcja długiego kanału powietrznego ze zintegrowanym łukiem rozciągającym zapewnia dobry przepływ powietrza.
● Wentylatory o średnicy 500 wyposażone są w nóżki ułatwiające instalację.
● Wężownica: rura miedziana φ12, rozstaw 38,1×33, układ trójkątny, wysoka sprawność wymiany ciepła.
● Faliste lamele aluminiowe z warstwą hydrofilową, rozstaw lameli 4,0 i 6,0 mm, aby sprostać różnym wymaganiom temperaturowym przechowywania w chłodniach.
● Wentylator: wentylator z zewnętrznym wirnikiem o dużej mocy, temperatura pracy -30℃~60℃;Specyfikacje wentylatorów φ350, φ400, φ500, tworzenie różnych specyfikacji serii produktów, użytkownicy mają większy wybór.
● Odszranianie: standardowe rozmrażanie za pomocą ogrzewania elektrycznego, rura grzewcza ze stali nierdzewnej są rozmieszczone na żeberce wężownicy i wewnętrznej płycie wodnej, ma dobry efekt rozmrażania.
● Wodoodporna skrzynka przyłączeniowa klasy IP65 i wodoodporne złącze, wentylator i rura grzewcza przyjmują niezależną skrzynkę przewodową, z lepszym efektem wodoodporności, wysoką niezawodnością.
● Rygorystyczny fabryczny test ciśnieniowy, ciśnienie próbne 23bar.
2. Standardowa konfiguracja i opcje:
| Części | Konfiguracja | Części | Konfiguracja | ||
| Obudowa | Blacha ze stopu Al-Mg z powłoką proszkową | × | Płetwa | Płetwy aluminiowe | ○ |
| blacha malowana proszkowo | ○ | Hydrofilowe aluminiowe płetwy | ● | ||
| Blacha ocynkowana z malowaniem proszkowym | ● | Rozmrażać | Odszranianie powietrzem | ○ | |
| Płyta ze stali nierdzewnej* | ○ | Elektryczna rura grzewcza | ● | ||
| Wentylator | Silnik WEIGUANG | ● | Woda | × | |
| Silnik EBM* | ○ | Gorący drut rury odpływowej | ○ | ||
| Silnik kubełka wiatrowego | ○ | Pas grzewczy kanału wiatrowego | ○ | ||
●:Standardowy；○:Opcje；×:Nie wybieraj.
* : Użyj krótkiego kanału powietrza deflektora bocznego.
3. Karta danych technicznych:
3.1 Rozstaw żeber 4,0 mm
| Model |
glikol 25% T1=-3℃, T2=2℃ Tr=10℃,RH85% |
glikol34% T1=-10℃, T2=-7℃ Tr=0℃,RH85% |
Powierzchnia |
Rura Tom |
Przepływ powietrza | rzut powietrzny | Podłącz rurę | Wosiem | ||||
| Kapa.(kW) |
Przepływ cieczy (m3/h) |
Kapa.(kW) |
Przepływ cieczy (m3/h) |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| φ350Wentylator | ||||||||||||
| EHG351/CL-ET | 2.9 | 0,5 | 2.2 | 0,7 | 10.9 | 2.2 | 2050 | 7 | 16 | 16 | G1" | 36 |
| EHG351/DL-ET | 3.6 | 0,7 | 2.6 | 0,8 | 14.6 | 2.9 | 1850 | 7 | 16 | 16 | G1" | 37 |
| EHG352/CL-ET | 5.9 | 1.1 | 4.4 | 1.4 | 21.9 | 4.0 | 4100 | 9 | 22 | 22 | G1" | 56 |
| EHG352/DL-ET | 7.3 | 1.4 | 5.3 | 1.7 | 29.2 | 5.3 | 3700 | 9 | 22 | 22 | G1" | 59 |
| EHG353/CL-ET | 8.9 | 1.6 | 6.6 | 2.1 | 32,8 | 5.8 | 6150 | 10 | 28 | 28 | G1" | 77 |
| EHG353/DL-ET | 11.0 | 2.0 | 7.8 | 2.5 | 43,8 | 7.8 | 5550 | 10 | 28 | 28 | G1" | 81 |
| EHG354/CL-ET | 11.8 | 2.2 | 8.8 | 2.8 | 43,8 | 7.7 | 8200 | 11 | 28 | 28 | G1" | 98 |
| EHG354/DL-ET | 14.6 | 2.7 | 10,5 | 3.4 | 58,4 | 10.2 | 7400 | 11 | 35 | 35 | G1" | 104 |
| φ400Wentylator | ||||||||||||
| EHG401/DL-ET | 6.0 | 1.1 | 4.2 | 1.4 | 23.2 | 4.5 | 3600 | 11 | 22 | 22 | G1" | 47 |
| EHG401/FL-ET | 8.4 | 1.6 | 5.8 | 1.9 | 35,0 | 6.7 | 2950 | 11 | 28 | 28 | G1" | 52 |
| EHG402/DL-ET | 12.1 | 2.3 | 8.4 | 2.7 | 46,7 | 8.4 | 7200 | 12 | 28 | 28 | G1,5" | 77 |
| EHG402/FL-ET | 16.8 | 3.1 | 11,5 | 3.7 | 70,0 | 12.6 | 5900 | 12 | 35 | 35 | G1,5" | 86 |
| EHG403/DL-ET | 18.2 | 3.4 | 12.6 | 4.0 | 70,0 | 12.3 | 10800 | 13 | 35 | 35 | G1,5" | 106 |
| EHG403/FL-ET | 25.2 | 4.7 | 17.3 | 5.6 | 105,0 | 18.4 | 8850 | 13 | 42 | 42 | G1,5" | 120 |
| EHG404/DL-ET | 24.2 | 4.5 | 16.8 | 5.4 | 93,4 | 16.2 | 14400 | 14 | 42 | 42 | G1,5" | 132 |
| EHG404/FL-ET | 33,6 | 6.2 | 23.1 | 7.4 | 140.1 | 24.3 | 11800 | 14 | 50 | 50 | G1,5" | 151 |
| φ500Wentylator | ||||||||||||
| EHG501/DL-ET | 10.6 | 2.0 | 7.3 | 2.4 | 39,4 | 7.2 | 6500 | 17 | 28 | 28 | G1,5" | 78 |
| EHG501/FL-ET | 14.7 | 2.7 | 10.0 | 3.2 | 59.1 | 10.8 | 5400 | 16 | 35 | 35 | G1,5" | 86 |
| EHG502/DL-ET | 21.2 | 3.9 | 14,5 | 4.7 | 78,8 | 13.8 | 13000 | 19 | 35 | 35 | G1,5" | 124 |
| EHG502/FL-ET | 29,5 | 5.5 | 20.1 | 6.5 | 118,2 | 20.7 | 10800 | 18 | 42 | 42 | G1,5" | 139 |
| EHG503/DL-ET | 31,9 | 5.9 | 21.9 | 7.0 | 118,2 | 20.4 | 19500 | 21 | 42 | 42 | G2" | 171 |
| EHG503/FL-ET | 44,3 | 8.2 | 30.1 | 9.7 | 177,3 | 30,7 | 16200 | 20 | 50 | 50 | G2" | 194 |
| EHG504/DL-ET | 42,5 | 7.8 | 29.1 | 9.3 | 157,6 | 27.0 | 26000 | 22 | 50 | 50 | G2" | 219 |
| EHG504/FL-ET | 59.1 | 10.9 | 40.2 | 12.9 | 236,4 | 40,6 | 21600 | 21 | 50 | 50 | G2" | 251 |
3.2 Rozstaw żeber 6,0mm
| Model |
glikol34% T1=-10℃, T2=-7℃ Tr=0℃,RH85% |
glikol50% T1=-28℃, T2=-25℃ Tr=0℃,PRAWY95% |
Powierzchnia |
Rura Tom |
Przepływ powietrza | rzut powietrzny | Podłącz rurę | Wosiem | ||||
| Kapa.(kW) |
Przepływ cieczy (m3/h) |
Kapa.(kW) |
Przepływ cieczy (m3/h) |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| φ350Wentylator | ||||||||||||
| EHG351/CD-ET | 1.8 | 0,6 | 1.6 | 0,6 | 7,5 | 2.2 | 2100 | 8 | 16 | 16 | G1" | 35 |
| EHG351/DD-ET | 2.2 | 0,7 | 2.0 | 0,7 | 10.0 | 2.9 | 1900 | 8 | 16 | 16 | G1" | 37 |
| EHG352/CD-ET | 3.6 | 1.1 | 3.3 | 1.1 | 15.0 | 4.0 | 4200 | 10 | 22 | 22 | G1" | 55 |
| EHG352/DD-ET | 4.4 | 1.4 | 4.0 | 1.4 | 20.0 | 5.3 | 3800 | 10 | 22 | 22 | G1" | 58 |
| EHG353/CD-ET | 5.4 | 1.7 | 5.0 | 1.8 | 22.6 | 5.8 | 6300 | 11 | 28 | 28 | G1" | 75 |
| EHG353/DD-ET | 6.6 | 2.1 | 6.0 | 2.1 | 30,0 | 7.8 | 5700 | 11 | 28 | 28 | G1" | 79 |
| EHG354/CD-ET | 7.2 | 2.3 | 6.6 | 2.3 | 30,0 | 7.7 | 8400 | 12 | 28 | 28 | G1" | 97 |
| EHG354/DD-ET | 8.8 | 2.8 | 8.0 | 2.8 | 40.1 | 10.2 | 7600 | 12 | 35 | 35 | G1" | 102 |
| φ400Wentylator | ||||||||||||
| EHG401/DD-ET | 3.5 | 1.2 | 3.2 | 1.2 | 16.1 | 4.5 | 3700 | 12 | 22 | 22 | G1" | 47 |
| EHG401/FD-ET | 5.1 | 1.6 | 4.5 | 1.6 | 24.1 | 6.7 | 3200 | 12 | 28 | 28 | G1" | 51 |
| EHG402/DD-ET | 7.0 | 2.3 | 6.4 | 2.5 | 32.1 | 8.4 | 7400 | 13 | 28 | 28 | G1,5" | 75 |
| EHG402/FD-ET | 10.0 | 3.2 | 9.1 | 3.2 | 48.2 | 12.6 | 6400 | 13 | 35 | 35 | G1,5" | 83 |
| EHG403/DD-ET | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.3 | 11100 | 14 | 35 | 35 | G1,5" | 104 |
| EHG403/FD-ET | 15.1 | 4.9 | 13.7 | 4.8 | 72,2 | 18.4 | 9600 | 14 | 42 | 42 | G1,5" | 116 |
| EHG404/DD-ET | 14.1 | 4.5 | 12.8 | 4.5 | 64,2 | 16.2 | 14800 | 15 | 42 | 42 | G1,5" | 129 |
| EHG404/FD-ET | 20.2 | 6.5 | 18.2 | 6.4 | 96,3 | 24.3 | 12800 | 15 | 50 | 50 | G1,5" | 145 |
| φ500Wentylator | ||||||||||||
| EHG501/DD-ET | 5.9 | 1.9 | 5.4 | 1.9 | 27.1 | 7.2 | 6800 | 18 | 28 | 28 | G1,5" | 77 |
| EHG501/FD-ET | 8.5 | 2.7 | 7.7 | 2.7 | 40,6 | 10.8 | 5800 | 17 | 35 | 35 | G1,5" | 84 |
| EHG502/DD-ET | 11.9 | 3.8 | 10.8 | 3.8 | 54,2 | 13.8 | 13600 | 20 | 35 | 35 | G1,5" | 120 |
| EHG502/FD-ET | 17.1 | 5.5 | 15.4 | 5.4 | 81,3 | 20.7 | 11600 | 19 | 42 | 42 | G1,5" | 134 |
| EHG503/DD-ET | 17,9 | 5.7 | 16.3 | 5.7 | 81,3 | 20.4 | 20400 | 22 | 42 | 42 | G2" | 165 |
| EHG503/FD-ET | 25,5 | 8.2 | 23.1 | 8.1 | 121,9 | 30,7 | 17400 | 21 | 50 | 50 | G2" | 187 |
| EHG504/DD-ET | 23,8 | 7.6 | 21.6 | 7.6 | 108,3 | 27.0 | 27200 | 23 | 50 | 50 | G2" | 212 |
| EHG504/FD-ET | 34.1 | 10.9 | 30,9 | 10.8 | 162,5 | 40,6 | 23200 | 22 | 50 | 50 | G2" | 240 |
W tabeli T1 to temperatura na wlocie.roztworu glikolu etylenowego, T2 to temperatura na wylocie, a Tr to temp.chłodni.
4. Tabela parametrów elektrycznych:
| 型号 | Silnik wentylatora | Rozmrażanie elektryczne | |||||
|
Napięcie (V) |
Wejście (W) |
Aktualny (A) |
Prędkość (obr/min) |
Cewka (kW) |
Taca (kW) |
Całkowity (kW) |
|
| EHG351* | 380-3 | 129 | 0,4 | 1400 | 2×0,5 | 1×0,5 | 1.5 |
| EHG352* | 380-3 | 258 | 0,8 | 1400 | 2×0,9 | 1×0,9 | 2.7 |
| EHG353* | 380-3 | 387 | 1.2 | 1400 | 2×1,3 | 1×1,3 | 3.9 |
| EHG354* | 380-3 | 516 | 1.6 | 1400 | 2×1,7 | 1×1,7 | 5.1 |
| EHG401/D* | 380-3 | 205 | 0,51 | 1380 | 3×0,6 | 1×0,6 | 2.4 |
| EHG401/F* | 380-3 | 205 | 0,51 | 1380 | 5×0,6 | 1×0,6 | 3.6 |
| EHG402/D* | 380-3 | 410 | 1.02 | 1380 | 3×1,1 | 1×1,1 | 4.4 |
| EHG402/F* | 380-3 | 410 | 1.02 | 1380 | 5×1,1 | 1×1,1 | 6.6 |
| EHG403/D* | 380-3 | 615 | 1,53 | 1380 | 3×1,6 | 1×1,6 | 6.4 |
| EHG403/F* | 380-3 | 615 | 1,53 | 1380 | 5×1,6 | 1×1,6 | 9.6 |
| EHG404/D* | 380-3 | 820 | 2.04 | 1380 | 3×2,0 | 1×2,0 | 8.0 |
| EHG404/F* | 380-3 | 820 | 2.04 | 1380 | 5×2,0 | 1×2,0 | 12.0 |
| EHG501/D* | 380-3 | 500 | 0,95 | 1380 | 3×0,8 | 2×0,8 | 4.0 |
| EHG501/F* | 380-3 | 500 | 0,95 | 1380 | 5×0,8 | 2×0,8 | 5.6 |
| EHG502/D* | 380-3 | 1000 | 1.9 | 1380 | 3×1,6 | 2×1,6 | 8.0 |
| EHG502/F* | 380-3 | 1000 | 1.9 | 1380 | 5×1,6 | 2×1,6 | 11.2 |
| EHG503/D* | 380-3 | 1500 | 2,85 | 1380 | 3×2,3 | 2×2,3 | 11,5 |
| EHG503/F* | 380-3 | 1500 | 2,85 | 1380 | 5×2,3 | 2×2,3 | 16.1 |
| EHG504/D* | 380-3 | 2000 | 3.8 | 1380 | 3×3,0 | 2×3,0 | 15.0 |
| EHG504/F* | 380-3 | 2000 | 3.8 | 1380 | 5×3,0 | 2×3,0 | 21.0 |
5. Jak wybrać właściwy parownik:
Zasadniczo wybierz wydajność parownika = wydajność chłodzenia chłodni * 1.15
1. Gdy temperatura w chłodni wynosi około 0 ℃, wybierz 4,5 mm jako przestrzeń żeber.
Wybór parownika=1.0*Q0
2. Gdy temperatura w chłodni wynosi około -18 ℃, wybierz 6 mm jako przestrzeń żeber.
Wybór parownika=1,1*Q0
3. Gdy temperatura w chłodni wynosi około -25 ℃, wybierz 9 mm jako przestrzeń żeber.
Wybór parownika=1,27*Q0
Uwagi: Odszranianie wodą i gorącym gazem jest również opcjonalne.
Dostosowana specyfikacja zostaw wiadomość, aby uzyskać szczegółowe informacje.
