Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Kaideli
Orzecznictwo:
CE,ISO9001-2008
Numer modelu:
seria EL

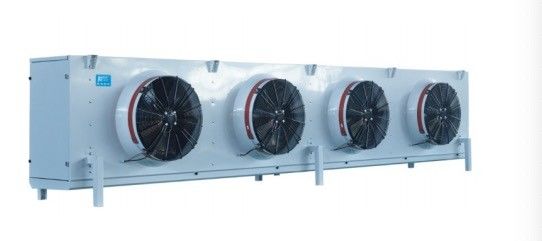

Nazwa produktu:ISO9001 Aluminiowy parownik chłodniczy do chłodni
PRZEMYSŁOWE CHŁODNICE KOMÓRKOWE SERII EL
1. Opis produktu:
● Obudowa: wysokiej jakości stal ocynkowana ze srebrną powłoką proszkową (RAL7001), ma silne właściwości antykorozyjne;Dwie płyty boczne i zewnętrzna płyta wodna przyjmują konstrukcję zawiasową, wygodną i szybką obsługę.
● Płyta końcowa parownika przyjmuje płytę aluminiową, skutecznie chroni rurę miedzianą, zmniejsza wagę.
● Konstrukcja z podwójną płytą wodną: zewnętrzna płyta wodna przyjmuje strukturę kątową, płynny drenaż, brak martwego kąta drenażu;Wewnętrzna taca na wodę przyjmuje strukturę koryta z aluminiowej płyty.Skroplona lub rozmrożona woda jest odprowadzana bezpośrednio do wylotu zewnętrznej tacy na wodę przez wewnętrzną tacę na wodę.
● Konstrukcja długiego kanału powietrznego ze zintegrowanym łukiem rozciągającym zapewnia dobry przepływ powietrza.
● W przypadku wentylatorów o średnicy 500 i 630 dostępne są nóżki podłogowe ułatwiające instalację.
● Wężownica: rura miedziana φ15, rozstaw rur 50×50 w układzie kwadratowym, powierzchnia wymiany ciepła jest duża, różnica temperatur wymiany ciepła jest niewielka, prędkość szronu żeber jest niska.
● Faliste lamele aluminiowe z warstwą hydrofilową, rozstaw lameli 4,0 , 6,0 , 9,0 i 12,0 mm w celu spełnienia różnych wymagań temperaturowych przechowywania w chłodniach.
● Wentylator: wentylator z zewnętrznym wirnikiem o dużej mocy, temperatura pracy -30℃~60℃;Specyfikacje wentylatorów φ350, φ400, φ500, φ630, tworzenie różnych specyfikacji serii produktów, użytkownicy mają większy wybór.
● Odszranianie: standardowe rozmrażanie za pomocą ogrzewania elektrycznego, rura grzewcza ze stali nierdzewnej są rozmieszczone na żeberce wężownicy i wewnętrznej płycie wodnej, ma dobry efekt rozmrażania.Można również wybrać odszranianie gorącym gazem zgodnie z wymaganiami klienta.
● Wodoodporna skrzynka przyłączeniowa klasy IP65 i wodoodporne złącze, wentylator i rura grzewcza przyjmują niezależną skrzynkę przewodową, z lepszym efektem wodoodporności, wysoką niezawodnością.
● Wylot chłodnicy powietrza jest wyposażony w schrader alve, który jest wygodny dla użytkowników do wykrywania ciśnienia.
● Rygorystyczny fabryczny test ciśnieniowy, ciśnienie próbne 23bar.
● Zawór rozprężny może być wstępnie zainstalowany zgodnie z wymaganiami klienta.
● Może spełniać czynniki chłodnicze dla R404A, R507A, R448A, R449A, R134a, R22 itp.
2. Standardowa konfiguracja i opcje:
| Części | Konfiguracja | Części | Konfiguracja | ||
| Obudowa | Blacha ze stopu Al-Mg z powłoką proszkową | × | Rozmrażanie | Odszranianie powietrzem | ○ |
| blacha malowana proszkowo | ○ | Elektryczna rura grzewcza | ● | ||
| Blacha ocynkowana z malowaniem proszkowym | ● | Gorący gaz | ○ | ||
| Płyta ze stali nierdzewnej* | ○ | Zawór rozprężny | ○ | ||
| Wentylator | Silnik WEIGUANG | ● | Gorący drut rury odpływowej | ○ | |
| Silnik EBM* | ○ | Pas grzewczy kanału wiatrowego | ○ | ||
| Silnik kubełka wiatrowego | × | ||||
| Płetwa | Płetwy aluminiowe | ○ | |||
| Hydrofilowe aluminiowe płetwy | ● | ||||
●:Standardowy；○:Opcje；×:Nie wybieraj.
* : Użyj krótkiego kanału powietrza deflektora bocznego.
3. Karta danych technicznych:
3.1 Rozstaw żeber 4,0 mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |||
| φ350Wentylator | ||||||||||||
| EL351/BL-ET | 2.2 | 3.2 | 12.2 | 1.9 | 2100 | 8 | φ12 | φ22 | G1” | 39 | ||
| EL351/CL-ET | 2.9 | 4.3 | 18.2 | 2.9 | 1900 | 8 | φ12 | φ22 | G1” | 41 | ||
| EL352/BL-ET | 4.2 | 6.2 | 24.3 | 3.5 | 4200 | 10 | φ12 | φ22 | G1” | 54 | ||
| EL352/CL-ET | 5.8 | 8.5 | 36,5 | 5.3 | 3800 | 10 | φ12 | φ22 | G1” | 58 | ||
| EL353/BL-ET | 6.6 | 9.7 | 36,5 | 5.1 | 6300 | 11 | φ12 | φ22 | G1” | 69 | ||
| EL353/CL-ET | 8.8 | 12.9 | 54,7 | 7.7 | 5700 | 11 | φ12 | φ22 | G1” | 75 | ||
| EL354/BL-ET | 8.8 | 12.9 | 48,6 | 6.8 | 8400 | 12 | φ12 | φ22 | G1” | 84 | ||
| EL354/CL-ET | 11.7 | 17.2 | 72,9 | 10.1 | 7600 | 12 | φ16 | φ28 | G1” | 92 | ||
| φ400Wentylator | ||||||||||||
| EL401/CL-ET | 4.4 | 6.4 | 26.2 | 4.1 | 3700 | 12 | φ12 | φ22 | G1” | 49 | ||
| EL401/DL-ET | 5.3 | 7.8 | 35,0 | 5.4 | 3200 | 12 | φ12 | φ22 | G1” | 52 | ||
| EL402/CL-ET | 8.9 | 13.1 | 52,5 | 7,5 | 7400 | 13 | φ12 | φ22 | G1,5” | 72 | ||
| EL402/DL-ET | 10,5 | 15.4 | 70,0 | 10.0 | 6400 | 13 | φ16 | φ22 | G1,5” | 78 | ||
| EL403/CL-ET | 13.4 | 19.7 | 78,7 | 11.0 | 11100 | 14 | φ16 | φ28 | G1,5” | 95 | ||
| EL403/DL-ET | 15.7 | 23.1 | 105,0 | 14.6 | 9600 | 14 | φ16 | φ28 | G1,5” | 104 | ||
| EL404/CL-ET | 17.8 | 26.2 | 105,0 | 14,5 | 14800 | 15 | φ16 | φ35 | G1,5” | 118 | ||
| EL404/DL-ET | 21.0 | 30,9 | 140,0 | 19.3 | 12800 | 15 | φ16 | φ35 | G1,5” | 130 | ||
| φ500Wentylator | ||||||||||||
| EL501/DL-ET | 9.8 | 14.4 | 61,2 | 9.0 | 6800 | 18 | φ16 | φ22 | G1,5” | 93 | ||
| EL501/EL-ET | 11.4 | 16.8 | 76,5 | 11.2 | 6350 | 17 | φ16 | φ28 | G1,5” | 99 | ||
| EL501/FL-ET | 12.9 | 19.0 | 91,9 | 13,5 | 5500 | 17 | φ16 | φ28 | G1,5” | 104 | ||
| EL502/DL-ET | 19.6 | 28,8 | 122,5 | 17.1 | 13600 | 20 | φ22 | φ35 | G1,5” | 132 | ||
| EL502/EL-ET | 22,9 | 33,7 | 153.1 | 21.3 | 12700 | 19 | φ22 | φ35 | G1,5” | 143 | ||
| EL502/FL-ET | 25,7 | 37,8 | 183,7 | 25,6 | 11000 | 19 | φ22 | φ42 | G1,5” | 153 | ||
| EL503/DL-ET | 29,3 | 43,0 | 183,7 | 25.2 | 20400 | 22 | φ22 | φ42 | G2” | 180 | ||
| EL503/EL-ET | 34,4 | 50,6 | 229,6 | 31,5 | 19050 | 21 | φ22 | φ42 | G2” | 196 | ||
| EL503/FL-ET | 38,5 | 56,6 | 275,6 | 37,8 | 16500 | 21 | φ22 | φ42 | G2” | 212 | ||
| EL504/DL-ET | 39,2 | 57,6 | 244,9 | 33,3 | 27200 | 23 | φ22 | φ42 | G2” | 228 | ||
| EL504/EL-ET | 43,3 | 63,6 | 288,7 | 39,2 | 25400 | 22 | φ22 | φ42 | G2” | 249 | ||
| EL504/FL-ET | 51,4 | 75,6 | 367,4 | 49,9 | 22000 | 22 | φ28 | φ50 | G2” | 270 | ||
| EL505/DL-ET | 49,0 | 72,0 | 306.2 | 41,4 | 34000 | 24 | φ28 | φ50 | G2” | 276 | ||
| EL505/EL-ET | 54.1 | 79,5 | 360,9 | 48,7 | 31750 | 23 | φ28 | φ50 | G2” | 302 | ||
| EL505/FL-ET | 64,3 | 94,5 | 459,3 | 62,0 | 27500 | 23 | φ28 | φ50 | G2” | 328 | ||
| φ630Wentylator | ||||||||||||
| EL631/DL-ET | 15.8 | 23.2 | 105,0 | 15.0 | 10000 | 28 | φ16 | φ28 | G1,5” | 125 | ||
| EL631/EL-ET | 18.3 | 26,9 | 131,2 | 18.8 | 9600 | 27 | φ16 | φ28 | G1,5” | 134 | ||
| EL631/FL-ET | 20.4 | 30,0 | 157,5 | 22,5 | 9100 | 27 | φ22 | φ35 | G1,5” | 143 | ||
| EL632/DL-ET | 31,5 | 46,3 | 210,0 | 28,9 | 20000 | 31 | φ22 | φ42 | G1,5” | 206 | ||
| EL632/EL-ET | 36,7 | 53,5 | 262,4 | 36.1 | 19200 | 30 | φ22 | φ42 | G1,5” | 224 | ||
| EL632/FL-ET | 40,9 | 60.1 | 314,9 | 43,3 | 18200 | 30 | φ22 | φ42 | G1,5” | 242 | ||
| EL633/DL-ET | 47,2 | 69,4 | 314,9 | 42,8 | 30000 | 34 | φ22 | φ42 | G2” | 288 | ||
| EL633/EL-ET | 55.1 | 81,0 | 393,7 | 53,4 | 28800 | 33 | φ28 | φ50 | G2” | 314 | ||
| EL633/FL-ET | 61,4 | 90,3 | 472,4 | 64.1 | 27300 | 33 | φ28 | φ50 | G2” | 341 | ||
| EL634/DL-ET | 63,0 | 92,6 | 419,9 | 56,6 | 40000 | 36 | φ28 | φ50 | G2” | 369 | ||
| EL634/EL-ET | 73,5 | 108,0 | 524,9 | 70,8 | 38400 | 35 | φ28 | φ50 | G2” | 405 | ||
| EL634/FL-ET | 81,9 | 120,3 | 629,9 | 84,9 | 36400 | 35 | φ35 | φ50 | G2” | 440 | ||
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Strumień powietrza wynosi 0,5 m/s na odległość powietrza docierającego w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
3.2 Rozstaw żeber 6,0mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | |||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |||
| φ350Wentylator | ||||||||||||
| EL351/BD-ET | 1.8 | 1.4 | 8.2 | 1.9 | 2150 | 9 | φ12 | φ22 | G1” | 38 | ||
| EL351/CD-ET | 2.4 | 1.9 | 12.4 | 2.9 | 1950 | 9 | φ12 | φ22 | G1” | 40 | ||
| EL352/BD-ET | 3.6 | 2.9 | 16,5 | 3.5 | 4300 | 11 | φ12 | φ22 | G1” | 52 | ||
| EL352/CD-ET | 4.7 | 3.7 | 24,7 | 5.3 | 3900 | 11 | φ12 | φ22 | G1” | 56 | ||
| EL353/BD-ET | 5.4 | 4.3 | 24,7 | 5.1 | 6450 | 12 | φ12 | φ22 | G1” | 67 | ||
| EL353/CD-ET | 7.0 | 5.6 | 37.1 | 7.7 | 5850 | 12 | φ12 | φ22 | G1” | 72 | ||
| EL354/BD-ET | 7.3 | 5.8 | 33,0 | 6.8 | 8600 | 13 | φ12 | φ22 | G1” | 81 | ||
| EL354/CD-ET | 9.4 | 7,5 | 49,4 | 10.1 | 7800 | 13 | φ16 | φ28 | G1” | 88 | ||
| φ400Wentylator | ||||||||||||
| EL401/CD-ET | 3.3 | 2.6 | 17.8 | 4.1 | 3800 | 13 | φ12 | φ22 | G1” | 47 | ||
| EL401/DD-ET | 4.0 | 3.2 | 23,7 | 5.4 | 3450 | 13 | φ12 | φ22 | G1” | 50 | ||
| EL402/CD-ET | 6.7 | 5.3 | 35,6 | 7,5 | 7600 | 14 | φ12 | φ22 | G1,5” | 69 | ||
| EL402/DD-ET | 8.1 | 6.5 | 47,5 | 10.0 | 6900 | 14 | φ16 | φ22 | G1,5” | 74 | ||
| EL403/CD-ET | 10.1 | 8.0 | 53,4 | 11.0 | 11400 | 15 | φ16 | φ28 | G1,5” | 90 | ||
| EL403/DD-ET | 12.2 | 9.7 | 71,2 | 14.6 | 10350 | 15 | φ16 | φ28 | G1,5” | 98 | ||
| EL404/CD-ET | 13,5 | 10.8 | 71,2 | 14,5 | 15200 | 16 | φ16 | φ35 | G1,5” | 112 | ||
| EL404/DD-ET | 16.1 | 12.9 | 94,9 | 19.3 | 13800 | 16 | φ16 | φ35 | G1,5” | 122 | ||
| φ500Wentylator | ||||||||||||
| EL501/DD-ET | 8.3 | 6.6 | 41,5 | 9.0 | 7000 | 19 | φ16 | φ22 | G1,5” | 90 | ||
| EL501/ED-ET | 9.8 | 7.8 | 51,9 | 11.2 | 6500 | 18 | φ16 | φ28 | G1,5” | 94 | ||
| EL501/FD-ET | 11.2 | 9.0 | 62,3 | 13,5 | 6100 | 18 | φ16 | φ28 | G1,5” | 99 | ||
| EL502/DD-ET | 16.6 | 13.3 | 83.1 | 17.1 | 14000 | 21 | φ22 | φ35 | G1,5” | 126 | ||
| EL502/ED-ET | 19.7 | 15.8 | 103,8 | 21.3 | 13000 | 20 | φ22 | φ35 | G1,5” | 134 | ||
| EL502/FD-ET | 22.4 | 17,9 | 124,6 | 25,6 | 12200 | 20 | φ22 | φ42 | G1,5” | 143 | ||
| EL503/DD-ET | 24,9 | 19.9 | 124,6 | 25.2 | 21000 | 23 | φ22 | φ42 | G2” | 170 | ||
| EL503/ED-ET | 29,5 | 23.6 | 155,7 | 31,5 | 19500 | 22 | φ22 | φ42 | G2” | 183 | ||
| EL503/FD-ET | 33,6 | 26,9 | 186,9 | 37,8 | 18300 | 22 | φ22 | φ42 | G2” | 196 | ||
| EL504/DD-ET | 33.2 | 26,6 | 166.1 | 33,3 | 28000 | 24 | φ22 | φ42 | G2” | 215 | ||
| EL504/ED-ET | 37,2 | 29,8 | 195,8 | 39,2 | 26000 | 23 | φ22 | φ42 | G2” | 232 | ||
| EL504/FD-ET | 44,8 | 35,8 | 249,2 | 49,9 | 24400 | 23 | φ28 | φ50 | G2” | 250 | ||
| EL505/DD-ET | 41,5 | 33.2 | 207,6 | 41,4 | 35000 | 25 | φ28 | φ50 | G2” | 259 | ||
| EL505/ED-ET | 46,5 | 37,2 | 244,7 | 48,7 | 32500 | 24 | φ28 | φ50 | G2” | 281 | ||
| EL505/FD-ET | 56.1 | 44,9 | 311,5 | 62,0 | 30500 | 24 | φ28 | φ50 | G2” | 303 | ||
| φ630Wentylator | ||||||||||||
| EL631/DD-ET | 13,5 | 10.8 | 71,2 | 15.0 | 10300 | 29 | φ16 | φ28 | G1,5” | 119 | ||
| EL631/ED-ET | 16.0 | 12.8 | 89,0 | 18.8 | 9800 | 28 | φ16 | φ28 | G1,5” | 126 | ||
| EL631/FD-ET | 18.2 | 14,5 | 106,8 | 22,5 | 9100 | 28 | φ22 | φ35 | G1,5” | 134 | ||
| EL632/DD-ET | 27.1 | 21.7 | 142,4 | 28,9 | 20600 | 32 | φ22 | φ42 | G1,5” | 194 | ||
| EL632/ED-ET | 32,0 | 25,6 | 178,0 | 36.1 | 19600 | 31 | φ22 | φ42 | G1,5” | 209 | ||
| EL632/FD-ET | 36,3 | 29.0 | 213,6 | 43,3 | 18200 | 31 | φ22 | φ42 | G1,5” | 224 | ||
| EL633/DD-ET | 40,5 | 32,4 | 213,6 | 42,8 | 30900 | 35 | φ22 | φ42 | G2” | 270 | ||
| EL633/ED-ET | 48.1 | 38,5 | 267,0 | 53,4 | 29400 | 34 | φ28 | φ50 | G2” | 292 | ||
| EL633/FD-ET | 54,5 | 43,6 | 320,4 | 64.1 | 27300 | 34 | φ28 | φ50 | G2” | 315 | ||
| EL634/DD-ET | 54.1 | 43,3 | 284,8 | 56,6 | 41200 | 37 | φ28 | φ50 | G2” | 346 | ||
| EL634/ED-ET | 64.1 | 51,3 | 356,0 | 70,8 | 39200 | 36 | φ28 | φ50 | G2” | 375 | ||
| EL634/FD-ET | 72,6 | 58.1 | 427,2 | 84,9 | 36400 | 36 | φ35 | φ50 | G2” | 405 | ||
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Strumień powietrza wynosi 0,5 m/s na odległość powietrza docierającego w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
3.3 Rozstaw żeber 9,0 mm
| Model |
Pojemność/R404A (KW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
Tc=-25℃ ΔΤ=6K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| φ350Wentylator | |||||||||||
| EL351/BJ-ET | 1.4 | 1.1 | 0,9 | 5.6 | 1.9 | 2250 | 10 | φ12 | φ22 | G1” | 38 |
| EL351/CJ-ET | 2.0 | 1.6 | 1.3 | 8.5 | 2.9 | 2050 | 10 | φ12 | φ22 | G1” | 40 |
| EL352/BJ-ET | 2.8 | 2.2 | 1.8 | 11.3 | 3.5 | 4500 | 12 | φ12 | φ22 | G1” | 52 |
| EL352/CJ-ET | 3.9 | 3.1 | 2.6 | 16,9 | 5.3 | 4100 | 12 | φ12 | φ22 | G1” | 55 |
| EL353/BJ-ET | 4.2 | 3.4 | 2.8 | 16,9 | 5.1 | 6750 | 13 | φ12 | φ22 | G1” | 66 |
| EL353/CJ-ET | 5.8 | 4.6 | 3.8 | 25.4 | 7.7 | 6150 | 13 | φ12 | φ22 | G1” | 71 |
| EL354/BJ-ET | 5.7 | 4.6 | 3.7 | 22.6 | 6.8 | 9000 | 14 | φ12 | φ22 | G1” | 80 |
| EL354/CJ-ET | 7.8 | 6.2 | 5.1 | 33,8 | 10.1 | 8200 | 14 | φ16 | φ28 | G1” | 87 |
| φ400Wentylator | |||||||||||
| EL401/CJ-ET | 2.6 | 2.1 | 1.7 | 12.2 | 4.1 | 3900 | 14 | φ12 | φ22 | G1” | 47 |
| EL401/DJ-ET | 3.2 | 2.5 | 2.1 | 16.2 | 5.4 | 3650 | 14 | φ12 | φ22 | G1” | 50 |
| EL402/CJ-ET | 5.1 | 4.1 | 3.4 | 24.4 | 7,5 | 7800 | 15 | φ12 | φ22 | G1,5” | 68 |
| EL402/DJ-ET | 6.5 | 5.2 | 4.3 | 32,5 | 10.0 | 7300 | 15 | φ16 | φ22 | G1,5” | 73 |
| EL403/CJ-ET | 7.7 | 6.2 | 5.1 | 36,5 | 11.0 | 11700 | 16 | φ16 | φ28 | G1,5” | 89 |
| EL403/DJ-ET | 9.7 | 7.8 | 6.4 | 48,7 | 14.6 | 10950 | 16 | φ16 | φ28 | G1,5” | 97 |
| EL404/CJ-ET | 10.2 | 8.2 | 6.7 | 48,7 | 14,5 | 15600 | 17 | φ16 | φ35 | G1,5” | 111 |
| EL404/DJ-ET | 13.0 | 10.4 | 8.6 | 65,0 | 19.3 | 14600 | 17 | φ16 | φ35 | G1,5” | 120 |
| φ500Wentylator | |||||||||||
| EL501/DJ-ET | 7.1 | 5.7 | 4.7 | 28.4 | 9.0 | 7380 | 20 | φ16 | φ22 | G1,5” | 89 |
| EL501/EJ-ET | 8.5 | 6.8 | 5.6 | 35,5 | 11.2 | 6800 | 19 | φ16 | φ28 | G1,5” | 93 |
| EL501/FJ-ET | 9.8 | 7.8 | 6.5 | 42,6 | 13,5 | 6350 | 19 | φ16 | φ28 | G1,5” | 98 |
| EL502/DJ-ET | 14.2 | 11.3 | 9.4 | 56,9 | 17.1 | 14760 | 22 | φ22 | φ35 | G1,5” | 124 |
| EL502/EJ-ET | 17.0 | 13.6 | 11.2 | 71.1 | 21.3 | 13600 | 21 | φ22 | φ35 | G1,5” | 132 |
| EL502/FJ-ET | 19.6 | 15.7 | 12.9 | 85,3 | 25,6 | 12700 | 21 | φ22 | φ42 | G1,5” | 141 |
| EL503/DJ-ET | 21.3 | 17.0 | 14.0 | 85,3 | 25.2 | 22140 | 24 | φ22 | φ42 | G2” | 168 |
| EL503/EJ-ET | 25,6 | 20,5 | 16,9 | 106,6 | 31,5 | 20400 | 23 | φ22 | φ42 | G2” | 180 |
| EL503/FJ-ET | 29,4 | 23,5 | 19.4 | 127,9 | 37,8 | 19050 | 23 | φ22 | φ42 | G2” | 193 |
| EL504/DJ-ET | 28.4 | 22.7 | 18.7 | 113,7 | 33,3 | 29520 | 25 | φ22 | φ42 | G2” | 212 |
| EL504/EJ-ET | 32.2 | 25,7 | 21.2 | 134,0 | 39,2 | 27200 | 24 | φ22 | φ42 | G2” | 228 |
| EL504/FJ-ET | 39,2 | 31.3 | 25,9 | 170,6 | 49,9 | 25400 | 24 | φ28 | φ50 | G2” | 245 |
| EL505/DJ-ET | 35,5 | 28.4 | 23.4 | 142.1 | 41,4 | 36900 | 26 | φ28 | φ50 | G2” | 256 |
| EL505/EJ-ET | 40.2 | 32.1 | 26,5 | 167,5 | 48,7 | 34000 | 25 | φ28 | φ50 | G2” | 276 |
| EL505/FJ-ET | 49,0 | 39,2 | 32.3 | 213,2 | 62,0 | 31750 | 25 | φ28 | φ50 | G2” | 297 |
| φ630Wentylator | |||||||||||
| EL631/DJ-ET | 11.2 | 9.0 | 7.4 | 48,7 | 15.0 | 10600 | 30 | φ16 | φ28 | G1,5” | 118 |
| EL631/EJ-ET | 13.1 | 10,5 | 8.6 | 60,9 | 18.8 | 10000 | 29 | φ16 | φ28 | G1,5” | 125 |
| EL631/FJ-ET | 14.6 | 11.7 | 9.6 | 73.1 | 22,5 | 9600 | 29 | φ22 | φ35 | G1,5” | 132 |
| EL632/DJ-ET | 22.4 | 17,9 | 14.8 | 97,5 | 28,9 | 21200 | 33 | φ22 | φ42 | G1,5” | 192 |
| EL632/EJ-ET | 26.2 | 21.0 | 17.3 | 121,8 | 36.1 | 20000 | 32 | φ22 | φ42 | G1,5” | 206 |
| EL632/FJ-ET | 29.2 | 23.3 | 19.3 | 146,2 | 43,3 | 19200 | 32 | φ22 | φ42 | G1,5” | 220 |
| EL633/DJ-ET | 33,6 | 26,9 | 22.2 | 146,2 | 42,8 | 31800 | 36 | φ22 | φ42 | G2” | 266 |
| EL633/EJ-ET | 39,3 | 31,4 | 25,9 | 182,7 | 53,4 | 30000 | 35 | φ28 | φ50 | G2” | 282 |
| EL633/FJ-ET | 43,8 | 35,0 | 28,9 | 219,3 | 64.1 | 28800 | 35 | φ28 | φ50 | G2” | 309 |
| EL634/DJ-ET | 44,8 | 35,8 | 29,5 | 194,9 | 56,6 | 42400 | 38 | φ28 | φ50 | G2” | 340 |
| EL634/EJ-ET | 52,3 | 41,8 | 34,5 | 243,6 | 70,8 | 40000 | 37 | φ28 | φ50 | G2” | 369 |
| EL634/FJ-ET | 58,5 | 46,8 | 38,6 | 292,4 | 84,9 | 38400 | 37 | φ35 | φ50 | G2” | 397 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Strumień powietrza wynosi 0,5 m/s na odległość powietrza docierającego w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
3.4 Rozstaw żeber 12,0 mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | rzut powietrzny | Rura przyłączeniowa | Waga | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-25℃ ΔΤ=6K |
Tc=-35℃ ΔΤ=6K |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| φ400Wentylator | |||||||||||
| EL401/DK-ET | 2.9 | 1.9 | 1.9 | 12,5 | 5.4 | 3800 | 15 | φ12 | φ22 | G1” | 50 |
| EL402/DK-ET | 5.8 | 3.8 | 3.8 | 25.0 | 10.0 | 7600 | 16 | φ16 | φ22 | G1,5” | 74 |
| EL403/DK-ET | 8.6 | 5.7 | 5.6 | 37,5 | 14.6 | 11400 | 17 | φ16 | φ28 | G1,5” | 97 |
| EL404/DK-ET | 11,5 | 7.6 | 7,5 | 50,0 | 19.3 | 15200 | 18 | φ16 | φ35 | G1,5” | 121 |
| φ500Wentylator | |||||||||||
| EL501/EK-ET | 7.4 | 4.9 | 4.8 | 27,3 | 11.2 | 7000 | 20 | φ16 | φ28 | G1,5” | 94 |
| EL501/FK-ET | 8.5 | 5.6 | 5.5 | 32,8 | 13,5 | 6500 | 20 | φ16 | φ28 | G1,5” | 98 |
| EL502/EK-ET | 14.8 | 9.8 | 9.6 | 54,7 | 21.3 | 14000 | 22 | φ22 | φ35 | G1,5” | 134 |
| EL502/FK-ET | 17.1 | 11.3 | 11.1 | 65,6 | 25,6 | 13000 | 22 | φ22 | φ42 | G1,5” | 142 |
| EL503/EK-ET | 22.1 | 14.6 | 14.3 | 82,0 | 31,5 | 21000 | 24 | φ22 | φ42 | G2” | 182 |
| EL503/FK-ET | 25,5 | 16.8 | 16,5 | 98,4 | 37,8 | 19500 | 24 | φ22 | φ42 | G2” | 195 |
| EL504/EK-ET | 27,8 | 18.3 | 18.0 | 103.1 | 39,2 | 28000 | 25 | φ22 | φ42 | G2” | 231 |
| EL504/FK-ET | 34.1 | 22,5 | 22.1 | 131,2 | 49,9 | 26000 | 25 | φ28 | φ50 | G2” | 248 |
| EL505/EK-ET | 34,8 | 23.0 | 22.6 | 128,9 | 48,7 | 35000 | 26 | φ28 | φ50 | G2” | 279 |
| EL505/FK-ET | 42,6 | 28.1 | 27,7 | 164.1 | 62,0 | 32500 | 26 | φ28 | φ50 | G2” | 301 |
| φ630Wentylator | |||||||||||
| EL631/EK-ET | 10.8 | 7.1 | 7.0 | 46,9 | 18.8 | 10300 | 30 | φ16 | φ28 | G1,5” | 126 |
| EL631/FK-ET | 12.3 | 8.1 | 8.0 | 56,2 | 22,5 | 9800 | 30 | φ22 | φ35 | G1,5” | 133 |
| EL632/EK-ET | 21.6 | 14.3 | 14.0 | 93,7 | 36.1 | 20600 | 33 | φ22 | φ42 | G1,5” | 208 |
| EL632/FK-ET | 24,7 | 16.3 | 16.0 | 112,5 | 43,3 | 19600 | 33 | φ22 | φ42 | G1,5” | 223 |
| EL633/EK-ET | 32.3 | 21.3 | 21.0 | 140,6 | 53,4 | 30900 | 36 | φ28 | φ50 | G2” | 291 |
| EL633/FK-ET | 37.1 | 24,5 | 24.1 | 168,7 | 64.1 | 29400 | 36 | φ28 | φ50 | G2” | 313 |
| EL634/EK-ET | 43.1 | 28.4 | 28.0 | 187,5 | 70,8 | 41200 | 38 | φ28 | φ50 | G2” | 373 |
| EL634/FK-ET | 49,5 | 32,7 | 32.1 | 225,0 | 84,9 | 39200 | 38 | φ35 | φ50 | G2” | 402 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Strumień powietrza wynosi 0,5 m/s na odległość powietrza docierającego w temperaturze otoczenia.
3. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
4. Tabela parametrów elektrycznych:
| Model | Silnik wentylatora | Rozmrażanie elektryczne | |||||
| Napięcie (V) | Moc (W) | Prąd (A) | Prędkość (r/min) | Cewka (KW) | Taca (KW) | Razem (kW) | |
| EL351* | 380-3 | 129 | 0,4 | 1400 | 2×0,5 | 1×0,5 | 1.5 |
| EL352* | 380-3 | 258 | 0,8 | 1400 | 2×0,9 | 1×0,9 | 2.7 |
| EL353* | 380-3 | 387 | 1.2 | 1400 | 2×1,3 | 1×1,3 | 3.9 |
| EL354* | 380-3 | 516 | 1.6 | 1400 | 2×1,7 | 1×1,7 | 5.1 |
| EL401/C* | 380-3 | 205 | 0,51 | 1380 | 3×0,6 | 1×0,6 | 2.4 |
| EL401/D* | 380-3 | 205 | 0,51 | 1380 | 4×0,6 | 1×0,6 | 3.0 |
| EL402/C* | 380-3 | 410 | 1.02 | 1380 | 3×1,1 | 1×1,1 | 4.4 |
| EL402/D* | 380-3 | 410 | 1.02 | 1380 | 4×1,1 | 1×1,1 | 5.5 |
| EL403/C* | 380-3 | 615 | 1,53 | 1380 | 3×1,6 | 1×1,6 | 6.4 |
| EL403/D* | 380-3 | 615 | 1,53 | 1380 | 4×1,6 | 1×1,6 | 8.0 |
| EL404/C* | 380-3 | 820 | 2.04 | 1380 | 3×2,0 | 1×2,0 | 8.0 |
| EL404/D* | 380-3 | 820 | 2.04 | 1380 | 4×2,0 | 1×2,0 | 10.0 |
| EL501/D* | 380-3 | 500 | 0,95 | 1380 | 4×0,8 | 2×0,8 | 4.8 |
| EL501/E* | 380-3 | 500 | 0,95 | 1380 | 6×0,8 | 2×0,8 | 6.4 |
| EL501/F* | 380-3 | 500 | 0,95 | 1380 | 6×0,8 | 2×0,8 | 6.4 |
| EL502/D* | 380-3 | 1000 | 1.9 | 1380 | 4×1,6 | 2×1,6 | 9.6 |
| EL502/E* | 380-3 | 1000 | 1.9 | 1380 | 6×1,6 | 2×1,6 | 12.8 |
| EL502/F* | 380-3 | 1000 | 1.9 | 1380 | 6×1,6 | 2×1,6 | 12.8 |
| EL503/D* | 380-3 | 1500 | 2,85 | 1380 | 4×2,3 | 2×2,3 | 13.8 |
| EL503/E* | 380-3 | 1500 | 2,85 | 1380 | 6×2,3 | 2×2,3 | 18.4 |
| EL503/F* | 380-3 | 1500 | 2,85 | 1380 | 6×2,3 | 2×2,3 | 18.4 |
| EL504/D* | 380-3 | 2000 | 3.8 | 1380 | 4×3,0 | 2×3,0 | 18.0 |
| EL504/E* | 380-3 | 2000 | 3.8 | 1380 | 6×3,0 | 2×3,0 | 24.0 |
| EL504/F* | 380-3 | 2000 | 3.8 | 1380 | 6×3,0 | 2×3,0 | 24.0 |
| EL505/D* | 380-3 | 2500 | 4,75 | 1380 | 6×3,0 | 2×3,0 | 24.0 |
| EL505/E* | 380-3 | 2500 | 4,75 | 1380 | 8×3,0 | 2×3,0 | 30,0 |
| EL505/F* | 380-3 | 2500 | 4,75 | 1380 | 8×3,0 | 2×3,0 | 30,0 |
| EL631/D* | 380-3 | 800 | 1.6 | 1320 | 6×1,1 | 2×1,1 | 8.8 |
| EL631/E* | 380-3 | 800 | 1.6 | 1320 | 9×1,1 | 2×1,1 | 12.1 |
| EL631/F* | 380-3 | 800 | 1.6 | 1320 | 9×1,1 | 2×1,1 | 12.1 |
| EL632/D* | 380-3 | 1600 | 3.2 | 1320 | 6×2,0 | 2×2,0 | 16.0 |
| EL632/E* | 380-3 | 1600 | 3.2 | 1320 | 9×2,0 | 2×2,0 | 22.0 |
| EL632/F* | 380-3 | 1600 | 3.2 | 1320 | 9×2,0 | 2×2,0 | 22.0 |
| EL633/D* | 380-3 | 2400 | 4.8 | 1320 | 6×3,0 | 2×3,0 | 24.0 |
| EL633/E* | 380-3 | 2400 | 4.8 | 1320 | 9×3,0 | 2×3,0 | 33,0 |
| EL633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×3,0 | 2×3,0 | 33,0 |
| EL634/D* | 380-3 | 3200 | 6.4 | 1320 | 8×3,0 | 2×3,0 | 30,0 |
| EL634/E* | 380-3 | 3200 | 6.4 | 1320 | 11×3,0 | 2×3,0 | 39,0 |
| EL634/F* | 380-3 | 3200 | 6.4 | 1320 | 11×3,0 | 2×3,0 | 39,0 |
5. Jak wybrać właściwy parownik:
Zasadniczo wybierz wydajność parownika = wydajność chłodzenia chłodni * 1.15
1. Gdy temperatura w chłodni wynosi około 0 ℃, wybierz 4,5 mm jako przestrzeń żeber.
Wybór parownika=1.0*Q0
2. Gdy temperatura w chłodni wynosi około -18 ℃, wybierz 6 mm jako przestrzeń żeber.
Wybór parownika=1,1*Q0
3. Gdy temperatura w chłodni wynosi około -25 ℃, wybierz 9 mm jako przestrzeń żeber.
Wybór parownika=1,27*Q0
Uwagi: Odszranianie wodą i gorącym gazem jest również opcjonalne.
Dostosowana specyfikacja zostaw wiadomość, aby uzyskać szczegółowe informacje.
6. Chcesz poznać inne powiązane produkty?-kliknij zdjęcie, aby uzyskać szczegółową specyfikację
7. Jak zapewnić jakość?Jakaś procedura?
Nasz dział kontroli jakości zadba o każdy krok
8. Czy fabryka?
Jesteśmy fabryką założoną w 1995 roku i przez 28 lat rozwijaną, mile widzianą przez wszystkich naszych klientów. Dzięki Twojemu wsparciu jesteśmy teraz dużą rodziną liczącą ponad 300 osób, obejmującą 50 000 metrów kwadratowych, a Twoje wsparcie jest bardzo ważne dla kontynuowania naszego marzenia o jedzenie świeżej i zdrowej żywności.
9. Czy uczestniczysz w wystawie?
Każdego roku będziemy uczestniczyć w krajowych i zagranicznych wystawach, a także będziemy wspierać naszego agenta w uczestnictwie w wystawie, zapraszamy do przyłączenia się do nas.
10. Dlaczego warto wybrać nas
Profesjonalista: 28 lat koncentruje się na jednej rzeczy - urządzeniach chłodniczych
Materiał, którego używamy, jest wystarczający
Certyfikat: CE, ISO oraz certyfikat produkcji specjalnych urządzeń ciśnieniowych
11. Odniesienie do projektów?
12.FAQ
1, P: Gdzie jest twój adres fabryczny?
Odp .: Jesteśmy fabryką i znajdujemy się w bazie produkującej sprzęt chłodniczy Shengzhou w prowincji Zhejiang.
2, P: Jaki jest twój pakiet?
Odp.: nasz pakiet jest zgodny z wymaganiami niestandardowymi i nie zawiera oryginalnego drewna.
3, P: Jakie jest twoje MOQ?
O: Zwykłe produkty można zamówić już od 1 zestawu.
4, P: Czy możesz zaoferować próbkę?
Odp .: Tak, możemy zaoferować próbkę, koszt i dostawę za Twoją opłatą.
5, P: nie mogę znaleźć produktów na twojej liście?
O: Proszę o bezpośredni kontakt.
6, P: Jak mogę potwierdzić twoją fabrykę?
Odp .: Posiadamy zweryfikowany przez stronę trzecią dokument raportu Bureau Veritas, który można pobrać na stronie firmy lub zostawić wiadomość do odebrania.
Wyślij do nas zapytanie
