Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Kaideli
Orzecznictwo:
CE,ISO9001-2008
Numer modelu:
Seria EF

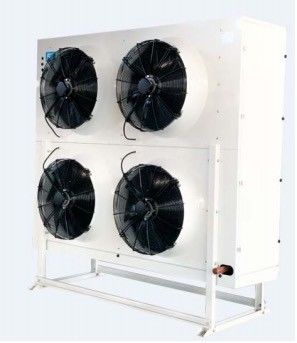

Nazwa produktu: Urządzenie chłodzące do zamrażarki szokowej do chłodni 1,2 kW - 114 kW
SERIA EF GRUNTOWE CHŁODZIARKI SZYBKO-ZAMRAŻARKI
1. Opis produktu:
Chłodnica powietrza serii EF przyjmuje konstrukcję typu podłogowego, która jest używana głównie do szybkiego chłodzenia lub szybkiego zamrażania w niskich temperaturach.
● Obudowa: wysokiej jakości stal ocynkowana ze srebrną powłoką proszkową (RAL7001), ma silne właściwości antykorozyjne;Płyta dwustronna przyjmuje konstrukcję zawiasową, wygodną i szybką obsługę.
● Płyta końcowa parownika przyjmuje płytę aluminiową, skutecznie chroniąc rurę miedzianą.
● Konstrukcja z podwójną płytą wodną: zewnętrzna płyta wodna przyjmuje strukturę kątową, płynny drenaż, brak martwego kąta drenażu;Wewnętrzna taca na wodę przyjmuje strukturę koryta z aluminiowej płyty.Skroplona lub rozmrożona woda jest odprowadzana bezpośrednio do wylotu zewnętrznej tacy na wodę przez wewnętrzną tacę na wodę.
● Konstrukcja długiego kanału powietrznego ze zintegrowanym łukiem rozciągającym zapewnia dobry przepływ powietrza.
● Wężownica: rura miedziana φ15, rozstaw rur 50×50 w układzie kwadratowym, powierzchnia wymiany ciepła jest duża, różnica temperatur wymiany ciepła jest niewielka, prędkość szronu żeber jest niska.
● Faliste lamele aluminiowe z warstwą hydrofilową, rozstaw lameli 6,0, 9,0 i 12,0 mm, aby sprostać różnym wymaganiom chłodni.
● Wentylator: temperatura robocza -45 ℃, wentylator typu dmuchawy, wyposażony w silnik o większej mocy, o wyższym ciśnieniu wiatru, aby zapewnić zewnętrzne ciśnienie resztkowe, zmniejszyć prędkość wiatru powierzchniowego żywności, zmniejszyć zużycie suchej żywności, poprawić jakość zamrożonej żywności.
● Odszranianie: standardowe rozmrażanie za pomocą ogrzewania elektrycznego, rura grzewcza ze stali nierdzewnej są rozmieszczone na żeberce wężownicy i wewnętrznej płycie wodnej, ma dobry efekt rozmrażania.Można również wybrać odszranianie gorącym gazem zgodnie z wymaganiami klienta.
● Wodoodporna skrzynka przyłączeniowa klasy IP65 i wodoodporne złącze, wentylator i rura grzewcza przyjmują niezależną skrzynkę przewodową, z lepszym efektem wodoodporności, wysoką niezawodnością.
● Wylot chłodnicy powietrza jest wyposażony w schrader alve, który jest wygodny dla użytkowników do wykrywania ciśnienia.
● Rygorystyczny fabryczny test ciśnieniowy, ciśnienie próbne 23bar.
● Zawór rozprężny może być wstępnie zainstalowany zgodnie z wymaganiami klienta.
● Może spełniać czynniki chłodnicze dla R404A, R507A, R448A, R449A, R134a, R22 itp.
2. Standardowa konfiguracja i opcje:
| Części | Konfiguracja | Części | Konfiguracja | |||
| Obudowa | Blacha ze stopu Al-Mg z powłoką proszkową | × | Rozmrażanie | Elektryczna rura grzewcza | ● | |
| blacha malowana proszkowo | ○ | Rozmrażanie wodne | ○ | |||
| Blacha ocynkowana z malowaniem proszkowym | ● | Gorący gaz | ○ | |||
| Płyta ze stali nierdzewnej* | ○ | Zawór rozprężny | ○ | |||
|
Wentylator (cios) |
Silnik WEIGUANG | ● | Gorący drut rury odpływowej | ○ | ||
| Silnik EBM* | ○ | Pas grzewczy kanału wiatrowego | ○ | |||
| Silnik kubełka wiatrowego | ○ | |||||
| Wentylator typu ssącego | ○ | |||||
| Płetwa | Płetwy aluminiowe | ○ | ||||
| Hydrofilowe aluminiowe płetwy | ● | |||||
●:Standardowy；○:Opcje；×:Nie wybieraj.
* : Użyj krótkiego kanału powietrza deflektora bocznego.
3. Karta danych technicznych:
3.1 Rozstaw lamel 6,0mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | Rura przyłączeniowa | Waga | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
M2 | dm3 | M3/H | Wlot | Wylot | Odpływ | kg | ||
| EF632/DD-ET | 26,6 | 21.3 | 106,8 | 20.6 | 26000 | φ16 | φ35 | G2" | 243 | |
| EF632/ED-ET | 28.2 | 22.6 | 133,5 | 25,7 | 25000 | φ22 | φ42 | G2" | 254 | |
| EF632/FD-ET | 30.4 | 24.3 | 160,2 | 30,9 | 24000 | φ22 | φ42 | G2" | 266 | |
| EF634/DD-ET | 53,3 | 42,7 | 213,6 | 39.1 | 52000 | φ22 | φ42 | G2" | 373 | |
| EF634/ED-ET | 56,7 | 45,4 | 267,0 | 48,9 | 50000 | φ22 | φ42 | G2" | 396 | |
| EF634/FD-ET | 60,8 | 48,6 | 320,4 | 58,7 | 48000 | φ28 | φ54 | G2" | 418 | |
| EF636/DD-ET | 80,0 | 64,0 | 320,4 | 57,7 | 78000 | φ28 | φ54 | G2" | 522 | |
| EF636/ED-ET | 85.1 | 68.1 | 400,5 | 72.1 | 75000 | 2-φ22 | 2-φ42 | G2" | 555 | |
| EF636/FD-ET | 91,3 | 73,0 | 480,6 | 86,5 | 72000 | 2-φ22 | 2-φ42 | G2" | 589 | |
| EF638/DD-ET | 106,7 | 85,4 | 427,2 | 76,2 | 104000 | 2-φ22 | 2-φ42 | G2" | 670 | |
| EF638/ED-ET | 113,4 | 90,7 | 534.0 | 95,3 | 100000 | 2-φ28 | 2-φ50 | G2" | 715 | |
| EF638/FD-ET | 121,7 | 97,4 | 640,7 | 114,3 | 96000 | 2-φ28 | 2-φ50 | G2" | 760 | |
3.2 Rozstaw żeber 9,0 mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | Rura przyłączeniowa | Waga | ||||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
Tc=-25℃ ΔΤ=6K |
M2 | dm3 | M3/H | Wlot | Wylot | Odpływ | kg | |||
| EF632/DJ-ET | 19.1 | 15.3 | 12.6 | 73.1 | 20.6 | 27000 | φ16 | φ35 | G2" | 241 | ||
| EF632/EJ-ET | 22,8 | 18.3 | 15.0 | 91,4 | 25,7 | 26000 | φ22 | φ42 | G2" | 252 | ||
| EF632/FJ-ET | 25.3 | 20.2 | 16.7 | 109,6 | 30,9 | 25000 | φ22 | φ42 | G2" | 263 | ||
| EF634/DJ-ET | 38,3 | 30,7 | 25.2 | 146,2 | 39.1 | 54000 | φ22 | φ42 | G2" | 369 | ||
| EF634/EJ-ET | 45,6 | 36,5 | 30,0 | 182,7 | 48,9 | 52000 | φ22 | φ42 | G2" | 391 | ||
| EF634/FJ-ET | 50,6 | 40,5 | 33,3 | 219,3 | 58,7 | 50000 | φ28 | φ54 | G2" | 412 | ||
| EF636/DJ-ET | 57,5 | 46,0 | 37,9 | 219,3 | 57,7 | 81000 | φ28 | φ54 | G2" | 516 | ||
| EF636/EJ-ET | 68,5 | 54,8 | 45,2 | 274.1 | 72.1 | 78000 | 2-φ22 | 2-φ42 | G2" | 548 | ||
| EF636/FJ-ET | 76,0 | 60,8 | 50.1 | 328,9 | 86,5 | 75000 | 2-φ22 | 2-φ42 | G2" | 580 | ||
| EF638/DJ-ET | 76,7 | 61,4 | 50,6 | 292,4 | 76,2 | 108000 | 2-φ22 | 2-φ42 | G2" | 663 | ||
| EF638/EJ-ET | 91,3 | 73.1 | 60.2 | 365,5 | 95,3 | 104000 | 2-φ28 | 2-φ50 | G2" | 705 | ||
| EF638/FJ-ET | 101,3 | 81.1 | 66,8 | 438,6 | 114,3 | 100000 | 2-φ28 | 2-φ50 | G2" | 748 | ||
3.3 Rozstaw żeber 12,0 mm
| Model |
Pojemność/R404A (kW) |
Powierzchnia | Objętość tuby | Przepływ powietrza | Rura przyłączeniowa | Waga | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
Tc=-35℃ ΔΤ=6K |
M2 | dm3 | M3/H | Wlot | Wylot | Odpływ | kg | |
| EF632/DK-ET | 16.1 | 12.9 | 10.4 | 56,2 | 20.6 | 27500 | φ16 | φ35 | G2" | 242 |
| EF632/EK-ET | 19.2 | 15.4 | 12,5 | 70,3 | 25,7 | 26600 | φ22 | φ42 | G2" | 253 |
| EF632/FK-ET | 21.0 | 16.8 | 13.6 | 84,4 | 30,9 | 25600 | φ22 | φ42 | G2" | 265 |
| EF634/DK-ET | 32.2 | 25,8 | 20.9 | 112,5 | 39.1 | 55000 | φ22 | φ42 | G2" | 372 |
| EF634/EK-ET | 38,6 | 30,9 | 25.1 | 140,6 | 48,9 | 53200 | φ22 | φ42 | G2" | 394 |
| EF634/FK-ET | 42.1 | 33,7 | 27,4 | 168,7 | 58,7 | 51200 | φ28 | φ54 | G2" | 416 |
| EF636/DK-ET | 48,5 | 38,8 | 31,5 | 168,7 | 57,7 | 82500 | φ28 | φ54 | G2" | 520 |
| EF636/EK-ET | 57,8 | 46,3 | 37,5 | 210,9 | 72.1 | 79800 | 2-φ22 | 2-φ42 | G2" | 553 |
| EF636/FK-ET | 63,2 | 50,6 | 41,0 | 253.1 | 86,5 | 76800 | 2-φ22 | 2-φ42 | G2" | 586 |
| EF638/DK-ET | 64,6 | 51,7 | 42,0 | 225,0 | 76,2 | 110000 | 2-φ22 | 2-φ42 | G2" | 667 |
| EF638/EK-ET | 77,2 | 61,8 | 50.1 | 281.2 | 95,3 | 106400 | 2-φ28 | 2-φ50 | G2" | 711 |
| EF638/FK-ET | 84,4 | 67,5 | 54,8 | 337,5 | 114,3 | 102400 | 2-φ28 | 2-φ50 | G2" | 755 |
1. W tabeli Tc to temperatura w chłodni, ΔΤ to różnica między temperaturą w komorze chłodniczej.i temp parowania
2. Aby uzyskać informacje na temat wydajności chłodzenia w innych warunkach pracy, należy odnieść się do współczynnika korygującego.
4. Tabela parametrów elektrycznych:
| Model | Silnik wentylatora | Rozmrażanie elektryczne | |||||
| Napięcie (V) | Moc (W) | Prąd (A) | Prędkość (r/min) | Cewka (KW) | Taca (KW) | Razem (kW) | |
| EF632/D* | 380-3 | 2900 | 5.8 | 1390 | 12×0,8 | 2×0,8 | 11.2 |
| EF632/E* | 380-3 | 2900 | 5.8 | 1390 | 16×0,8 | 2×0,8 | 14.4 |
| EF632/F* | 380-3 | 2900 | 5.8 | 1390 | 16×0,8 | 2×0,8 | 14.4 |
| EF634/D* | 380-3 | 5800 | 11.6 | 1390 | 12×1,6 | 2×1,6 | 22.4 |
| EF634/E* | 380-3 | 5800 | 11.6 | 1390 | 16×1,6 | 2×1,6 | 28,8 |
| EF634/F* | 380-3 | 5800 | 11.6 | 1390 | 16×1,6 | 2×1,6 | 28,8 |
| EF636/D* | 380-3 | 8700 | 17.4 | 1390 | 12×2,3 | 2×2,3 | 32.2 |
| EF636/E* | 380-3 | 8700 | 17.4 | 1390 | 16×2,3 | 2×2,3 | 41,4 |
| EF636/F* | 380-3 | 8700 | 17.4 | 1390 | 16×2,3 | 2×2,3 | 41,4 |
| EF638/D* | 380-3 | 11600 | 23.2 | 1390 | 12×3,0 | 2×3,0 | 42,0 |
| EF638/E* | 380-3 | 11600 | 23.2 | 1390 | 16×3,0 | 2×3,0 | 54,0 |
| EF638/F* | 380-3 | 11600 | 23.2 | 1390 | 16×3,0 | 2×3,0 | 54,0 |
5. Jak wybrać właściwy parownik:
Zasadniczo wybierz wydajność parownika = wydajność chłodzenia chłodni * 1.15
1. Gdy temperatura w chłodni wynosi około 0 ℃, wybierz 4,5 mm jako przestrzeń żeber.
Wybór parownika=1.0*Q0
2. Gdy temperatura w chłodni wynosi około -18 ℃, wybierz 6 mm jako przestrzeń żeber.
Wybór parownika=1,1*Q0
3. Gdy temperatura w chłodni wynosi około -25 ℃, wybierz 9 mm jako przestrzeń żeber.
Wybór parownika=1,27*Q0
Uwagi: Odszranianie wodą i gorącym gazem jest również opcjonalne.
Dostosowana specyfikacja zostaw wiadomość, aby uzyskać szczegółowe informacje.
