Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Kaideli
Orzecznictwo:
CE,ISO9001-2008
Numer modelu:
Seria EKG

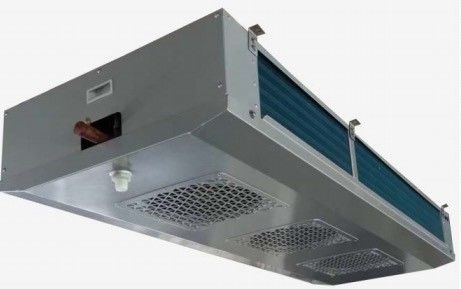

Nazwa produktu: Komercyjny agregat chłodniczy z podwójnym wyładowaniem glikolu 4,5-12 mm Przestrzeń żeber
SERIA ECG KOMERCYJNE PODWÓJNE WYŁADOWANIA CHŁODNIC GLIKOLOWYCH
1. Opis produktu:
Chłodnice serii ECG są zaprojektowane z roztworem glikolu etylenowego jako chłodziwem wtórnym i mają ultracienką konstrukcję, z wlotem powietrza od dołu i wylotem powietrza z dwóch stron.Chłodnice serii ECG są stosowane głównie w chłodniach, w których jako chłodziwo wtórne wykorzystuje się roztwór glikolu etylenowego.Produkt ma małą przestrzeń instalacyjną i jest używany głównie w załogowym pomieszczeniu przetwórczym z niskotemperaturowym roztworem glikolu jako drugorzędnym czynnikiem chłodniczym.Chłodnice z serii ECG mogą być używane odpowiednio przy 10 ℃, 0 ℃ i -18 ℃.
Ta seria produktów ma następujące cechy:
● Obudowa: blacha ze stopu Al-Mg ze srebrną powłoką proszkową (RAL7001), ma silne właściwości antykorozyjne i niewielką wagę.
● Płyta końcowa parownika przyjmuje płytę aluminiową, skutecznie chroni rurę miedzianą, zmniejsza wagę.
● Konstrukcja z podwójną płytą wodną: zewnętrzna płyta wodna z konstrukcją zawiasu, wygodna obsługa;Wewnętrzna taca na wodę przyjmuje strukturę koryta z aluminiowej płyty.Skroplona lub rozmrożona woda jest odprowadzana bezpośrednio do wylotu zewnętrznej tacy na wodę przez wewnętrzną tacę na wodę.
● Cewka: rura miedziana φ12, rozstaw rur wynosi 38,1 × 33, układ trójkątny, wydajność wymiany ciepła jest wysoka.
● Faliste lamele aluminiowe z warstwą hydrofilową, rozstaw lameli 4,0 i 6,0 mm, aby sprostać różnym wymaganiom temperaturowym przechowywania w chłodni.
● Wentylatory: wentylator z zewnętrznym wirnikiem, specyfikacja wentylatora φ350, temperatura pracy -30 ~ 60 ℃, liczba wentylatorów od 1 do 4. Dzięki konstrukcji o dużej i niskiej prędkości mogą spełniać różne wymagania dotyczące hałasu.
● Odszranianie: standardowe rozmrażanie za pomocą ogrzewania elektrycznego, rura grzewcza ze stali nierdzewnej są rozmieszczone na żeberce wężownicy i wewnętrznej płycie wodnej, ma dobry efekt rozmrażania.
● Wodoodporna skrzynka przyłączeniowa klasy IP65 i wodoodporne złącze, wentylator i rura grzewcza przyjmują niezależną skrzynkę przewodową, z lepszym efektem wodoodporności, wysoką niezawodnością.
● Wylot chłodnicy powietrza jest wyposażony w schrader alve, który jest wygodny dla użytkowników do wykrywania ciśnienia.
● Rygorystyczny fabryczny test ciśnieniowy, ciśnienie próbne 23bar.
2. Standardowa konfiguracja i opcje:
| Części | Konfiguracja | Części | Konfiguracja | ||
| Obudowa | Blacha ze stopu Al-Mg z powłoką proszkową | ● | Płetwa | Płetwy aluminiowe | ○ |
| blacha malowana proszkowo | ○ | Hydrofilowe aluminiowe płetwy | ● | ||
| Blacha ocynkowana z malowaniem proszkowym | ○ | Rozmrażanie | Odszranianie powietrzem | ○ | |
| Płyta ze stali nierdzewnej | ○ | Elektryczna rura grzewcza | ● | ||
| Wentylator | Silnik WEIGUANG | ● | Woda | × | |
| Silnik EBM | ○ | Gorący drut rury odpływowej | ○ | ||
| Silnik kubełka wiatrowego | × | Pas grzewczy kanału wiatrowego | × | ||
●:Standardowy；○:Opcje；×:Nie wybieraj
3. Karta danych technicznych:
3.1 Standardowa prędkość wentylatora (1420 obr./min)
3.1.1 Rozstaw lamel 4,0mm
| Model |
glikol 25% T1=-3℃, T2=2℃ Tr=10℃,RH85% |
glikol34% T1=-10℃, T2=-7℃ Tr=0℃,RH85% |
Powierzchnia |
Rura Tom |
Przepływ powietrza | rzut powietrzny | Podłącz rurę | Wosiem | ||||
| Wydajność (kW) |
Przepływ cieczy (m3/h) |
Wydajność (kW) |
Przepływ cieczy (m3/h) |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| ECG351/CLN-ET | 3.5 | 0,6 | 2.6 | 0,8 | 13.1 | 2.5 | 2200 | 6 | φ22 | φ22 | G1” | 31 |
| ECG351/DLN-ET | 4.4 | 0,8 | 3.2 | 1.0 | 17,5 | 3.4 | 2000 | 6 | φ22 | φ22 | G1” | 33 |
| ECG352/CLN-ET | 7.1 | 1.3 | 5.1 | 1.6 | 26.3 | 4.7 | 4400 | 8 | φ28 | φ28 | G1” | 51 |
| ECG352/DLN-ET | 8.8 | 1.6 | 6.3 | 2.0 | 35,0 | 6.3 | 4000 | 8 | φ28 | φ28 | G1” | 55 |
| ECG353/CLN-ET | 10.6 | 2.0 | 7.7 | 2.5 | 39,4 | 6.9 | 6600 | 10 | φ28 | φ28 | G1” | 73 |
| ECG353/DLN-ET | 13.1 | 2.4 | 9.4 | 3.0 | 52,5 | 9.2 | 6000 | 10 | φ35 | φ35 | G1” | 79 |
| ECG354/CLN-ET | 14.2 | 2.6 | 10.2 | 3.3 | 52,5 | 9.1 | 8800 | 12 | φ35 | φ35 | G1” | 93 |
| ECG354/DLN-ET | 17,5 | 3.2 | 12.6 | 4.0 | 70,0 | 12.2 | 8000 | 12 | φ35 | φ35 | G1” | 100 |
W tabeli T1 to temperatura na wlocie.roztworu glikolu etylenowego, T2 to temperatura na wylocie, a Tr to temp.chłodni.
3.1.2 Rozstaw żeber 6,0mm
| Model |
glikol 34% T1=-10℃, T2=-7℃ Tr=0℃,RH85% |
glikol50% T1=-28℃,T2=-25℃ Tr=-18℃,RH95% |
Powierzchnia |
Rura Tom |
Przepływ powietrza | rzut powietrzny | Podłącz rurę | Wosiem | ||||
| Wydajność (kW) |
Przepływ cieczy (m3/h) |
Wydajność (kW) |
Przepływ cieczy (m3/h) |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| ECG351/CDN-ET | 2.1 | 0,7 | 1.9 | 0,7 | 9.0 | 2.5 | 2350 | 6 | φ22 | φ22 | G1” | 30 |
| ECG351/DDN-ET | 2.6 | 0,8 | 2.4 | 0,8 | 12.0 | 3.4 | 2200 | 6 | φ22 | φ22 | G1” | 32 |
| ECG352/CDN-ET | 4.3 | 1.4 | 3.9 | 1.4 | 18.1 | 4.7 | 4700 | 8 | φ28 | φ28 | G1” | 50 |
| ECG352/DDN-ET | 5.3 | 1.7 | 4.8 | 1.7 | 24.1 | 6.3 | 4400 | 8 | φ28 | φ28 | G1” | 53 |
| ECG353/CDN-ET | 6.4 | 2.0 | 5.8 | 2.0 | 27.1 | 6.9 | 7050 | 10 | φ28 | φ28 | G1” | 71 |
| ECG353/DDN-ET | 7.9 | 2.5 | 7.2 | 2.5 | 36.1 | 9.2 | 6600 | 10 | φ35 | φ35 | G1” | 76 |
| ECG354/CDN-ET | 8.5 | 2.7 | 7.8 | 2.7 | 36.1 | 9.1 | 9400 | 12 | φ35 | φ35 | G1” | 91 |
| ECG354/DDN-ET | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.2 | 8800 | 12 | φ35 | φ35 | G1” | 97 |
W tabeli T1 to temperatura na wlocie.roztworu glikolu etylenowego, T2 to temperatura na wylocie, a Tr to temp.chłodni.
3.2 Niska prędkość wentylatora (920 obr./min)
3.2.1 Rozstaw lamel 4,0mm
| Model |
glikol 25% T1=-3℃, T2=2℃ Tr=10℃,RH85% |
glikol 34% T1=-10℃, T2=-7℃ Tr=0℃,RH85% |
Powierzchnia |
Rura Tom |
Przepływ powietrza | rzut powietrzny | Podłącz rurę | Wosiem | ||||
| Wydajność (kW) |
Przepływ cieczy (m3/h) |
Wydajność (kW) |
Przepływ cieczy (m3/h) |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| ECG351/CLS-ET | 2.9 | 0,5 | 1.8 | 0,6 | 13.1 | 2.5 | 1150 | 5 | φ22 | φ22 | G1” | 31 |
| ECG351/DLS-ET | 3.5 | 0,6 | 2.1 | 0,7 | 17,5 | 3.4 | 1300 | 5 | φ22 | φ22 | G1” | 33 |
| ECG352/CLS-ET | 5.8 | 1.1 | 3.7 | 1.2 | 26.3 | 4.7 | 2300 | 7 | φ28 | φ28 | G1” | 51 |
| ECG352/DLS-ET | 7.0 | 1.3 | 4.2 | 1.3 | 35,0 | 6.3 | 2600 | 7 | φ28 | φ28 | G1” | 55 |
| ECG353/CLS-ET | 8.7 | 1.6 | 5.5 | 1.8 | 39,4 | 6.9 | 3450 | 8 | φ28 | φ28 | G1” | 73 |
| ECG353/DLS-ET | 10,5 | 1.9 | 6.3 | 2.0 | 52,5 | 9.2 | 3900 | 8 | φ35 | φ35 | G1” | 79 |
| ECG354/CLS-ET | 11.6 | 2.1 | 7.4 | 2.4 | 52,5 | 9.1 | 4600 | 10 | φ35 | φ35 | G1” | 93 |
| ECG354/DLS-ET | 14.0 | 2.6 | 8.4 | 2.7 | 70,0 | 12.2 | 5200 | 10 | φ35 | φ35 | G1” | 100 |
W tabeli T1 to temperatura na wlocie.roztworu glikolu etylenowego, T2 to temperatura na wylocie, a Tr to temp.chłodni.
3.2.2 Rozstaw żeber 6,0mm
| Model |
glikol34% T1=-10℃,T2=-7℃ Tr=0℃,wilgotność względna 85% |
glikol50% T1=-28℃,T2=-25℃ Tr=-18℃,PR95% |
Powierzchnia |
Rura Tom |
Przepływ powietrza | rzut powietrzny | Podłącz rurę | Wosiem | ||||
| Wydajność (kW) |
Przepływ cieczy (m3/h) |
Wydajność (kW) |
Przepływ cieczy (m3/h) |
M2 | dm3 | M3/H | M | Wlot | Wylot | Odpływ | kg | |
| ECG351/CDS-ET | 1.5 | 0,5 | 1.3 | 0,5 | 9.0 | 2.5 | 1300 | 5 | φ22 | φ22 | G1” | 30 |
| ECG351/DDS-ET | 1.8 | 0,6 | 1.6 | 0,6 | 12.0 | 3.4 | 1450 | 5 | φ22 | φ22 | G1” | 32 |
| ECG352/CDS-ET | 3.1 | 1.0 | 2.7 | 1.0 | 18.1 | 4.7 | 2600 | 7 | φ28 | φ28 | G1” | 50 |
| ECG352/DDS-ET | 3.6 | 1.2 | 3.1 | 1.2 | 24.1 | 6.3 | 2900 | 7 | φ28 | φ28 | G1” | 53 |
| ECG353/CDS-ET | 4.6 | 1.5 | 4.1 | 1.5 | 27.1 | 6.9 | 3900 | 8 | φ28 | φ28 | G1” | 71 |
| ECG353/DDS-ET | 5.4 | 1.7 | 4.7 | 1.7 | 36.1 | 9.2 | 4350 | 8 | φ35 | φ35 | G1” | 76 |
| ECG354/CDS-ET | 6.1 | 2.0 | 5.4 | 2.0 | 36.1 | 9.1 | 5200 | 10 | φ35 | φ35 | G1” | 91 |
| ECG354/DDS-ET | 7.2 | 2.3 | 6.3 | 2.3 | 48.2 | 12.2 | 5800 | 10 | φ35 | φ35 | G1” | 97 |
W tabeli T1 to temperatura na wlocie.roztworu glikolu etylenowego, T2 to temperatura na wylocie, a Tr to temp.chłodni.
4. Tabela parametrów elektrycznych:
| Model | Silnik wentylatora | Rozmrażanie elektryczne | |||||
| Napięcie (V) | Wejście (W) | Prąd (A) | Prędkość (r/min) | Cewka (KW) | Taca (KW) | Razem (kW) | |
| ECG351/**N-ET | 380-3 | 165 | 0,43 | 1420 | 2×0,6 | 2×0,6 | 2.4 |
| ECG352/**N-ET | 380-3 | 330 | 0,86 | 1420 | 2×1,1 | 2×1,1 | 4.4 |
| ECG353/**N-ET | 380-3 | 495 | 1.29 | 1420 | 2×1,6 | 2×1,6 | 6.4 |
| ECG354/**N-ET | 380-3 | 660 | 1,72 | 1420 | 2×2,0 | 2×2,0 | 8.0 |
| ECG351/**S-ET | 380-3 | 80 | 0,32 | 920 | 2×0,6 | 2×0,6 | 2.4 |
| ECG352/**S-ET | 380-3 | 160 | 0,64 | 920 | 2×1,1 | 2×1,1 | 4.4 |
| ECG353/**S-ET | 380-3 | 240 | 0,96 | 920 | 2×1,6 | 2×1,6 | 6.4 |
| ECG354/**S-ET | 380-3 | 320 | 1.28 | 920 | 2×2,0 | 2×2,0 | 8.0 |
5. Jak wybrać właściwy parownik:
Zasadniczo wybierz wydajność parownika = wydajność chłodzenia chłodni * 1.15
1. Gdy temperatura w chłodni wynosi około 0 ℃, wybierz 4,5 mm jako przestrzeń żeber.
Wybór parownika=1.0*Q0
2. Gdy temperatura w chłodni wynosi około -18 ℃, wybierz 6 mm jako przestrzeń żeber.
Wybór parownika=1,1*Q0
3. Gdy temperatura w chłodni wynosi około -25 ℃, wybierz 9 mm jako przestrzeń żeber.
Wybór parownika=1,27*Q0
Uwagi: Odszranianie wodą i gorącym gazem jest również opcjonalne.
Dostosowana specyfikacja zostaw wiadomość, aby uzyskać szczegółowe informacje.
